Mengenal UV-LED Exposure-Masking System untuk Fotolitografi Modern

UV-LED Exposure-Masking System merupakan perangkat canggih yang telah merevolusi proses fotolitografi dalam industri mikroelektronika dan nanoteknologi. Alat ini berfungsi untuk mentransfer pola dari masker ke permukaan fotoresist melalui penyinaran ultraviolet dengan presisi tinggi. Dengan kemajuan teknologi LED modern, sistem eksposur ini menawarkan efisiensi energi superior serta umur pakai yang jauh lebih panjang dibandingkan sumber cahaya konvensional seperti lampu merkuri.

Dalam artikel komprehensif ini, kami akan membahas secara mendalam tentang pengertian, prinsip kerja, fitur utama, keunggulan, serta berbagai aplikasi UV-LED Exposure-Masking System di berbagai sektor industri. Simak penjelasan lengkapnya untuk memahami mengapa perangkat ini menjadi pilihan utama di laboratorium penelitian dan fasilitas produksi semikonduktor.

Apa Itu UV-LED Exposure-Masking System?

UV-LED Exposure-Masking System adalah perangkat khusus yang dirancang untuk proses eksposur fotolitografi, yaitu teknik pemindahan pola mikro dari masker ke lapisan fotoresist di atas substrat seperti wafer silikon, kaca, atau logam. Sistem ini menggunakan sumber cahaya LED ultraviolet (UV) sebagai pengganti lampu merkuri tradisional yang selama ini menjadi standar industri.

Fotolitografi sendiri merupakan teknik fundamental dalam pembuatan sirkuit terpadu (integrated circuit), sensor mikro, dan berbagai komponen elektronik berukuran mikro hingga nano. Kehadiran teknologi UV-LED membawa perubahan signifikan dalam hal efisiensi, akurasi, dan keberlanjutan proses manufaktur.

Komponen Utama UV-LED Exposure-Masking System

Untuk memahami cara kerja sistem ini secara komprehensif, penting untuk mengetahui komponen-komponen utamanya:

Sumber Cahaya UV-LED: Menghasilkan radiasi ultraviolet dengan panjang gelombang spesifik (umumnya 365nm, 385nm, atau 405nm) yang optimal untuk aktivasi fotoresist.
Optical System: Terdiri dari lensa dan cermin yang mengarahkan serta memfokuskan cahaya UV secara merata ke seluruh area eksposur.
Mask Holder: Penahan masker yang memastikan posisi masker tetap stabil dan presisi selama proses eksposur berlangsung.
Substrate Stage: Platform untuk menempatkan substrat yang akan diekspos, dilengkapi mekanisme alignment untuk penempatan akurat.
Control Unit: Sistem kontrol digital untuk mengatur parameter eksposur seperti intensitas cahaya, durasi eksposur, dan jarak kerja.
Vacuum System: Sistem vakum untuk memastikan kontak sempurna antara masker dan substrat. Untuk aplikasi vakum di laboratorium, Anda juga dapat mempertimbangkan Bench-top Smart Vacuum Aspiration Systems VAS-P yang menawarkan kontrol vakum presisi.

Prinsip Kerja UV-LED Exposure-Masking System

Prinsip kerja UV-LED Exposure-Masking System cukup sederhana namun sangat efektif dalam menghasilkan pola mikro dengan presisi tinggi. Berikut adalah tahapan proses eksposur yang terjadi:

Tahap 1: Persiapan Substrat

Substrat (wafer silikon, kaca, atau material lain) terlebih dahulu dilapisi dengan fotoresist, yaitu material polimer yang sensitif terhadap cahaya UV. Proses pelapisan biasanya dilakukan menggunakan teknik spin coating untuk mendapatkan ketebalan yang seragam.

Tahap 2: Alignment dan Positioning

Masker dengan pola yang diinginkan ditempatkan pada mask holder, kemudian substrat diposisikan pada substrate stage. Proses alignment dilakukan untuk memastikan pola pada masker akan ditransfer ke lokasi yang tepat pada substrat.

Tahap 3: Eksposur UV

Cahaya UV dari LED diarahkan melalui masker yang memiliki pola tertentu (area transparan dan opak). Bagian fotoresist yang terpapar cahaya UV akan mengalami perubahan kimia:

Fotoresist Positif: Area yang terpapar UV menjadi lebih mudah larut dalam developer.
Fotoresist Negatif: Area yang terpapar UV mengalami cross-linking dan menjadi tidak larut dalam developer.

Tahap 4: Developing

Setelah eksposur, substrat diproses dengan larutan developer untuk menghilangkan bagian fotoresist yang sesuai (tergantung jenis fotoresist), sehingga pola terbentuk secara presisi pada permukaan substrat.

Keunggulan UV-LED Exposure-Masking System

Dibandingkan dengan sistem eksposur konvensional yang menggunakan lampu merkuri, UV-LED Exposure-Masking System menawarkan berbagai keunggulan signifikan:

1. Efisiensi Energi Superior

LED UV mengkonsumsi energi hingga 70-80% lebih rendah dibandingkan lampu merkuri untuk menghasilkan intensitas cahaya yang setara. Hal ini tidak hanya mengurangi biaya operasional tetapi juga mendukung praktik laboratorium yang lebih ramah lingkungan.

2. Stabilitas Intensitas Optimal

Berbeda dengan lampu merkuri yang intensitasnya menurun seiring waktu, LED UV memberikan stabilitas intensitas yang konsisten sepanjang masa pakainya. Stabilitas ini sangat krusial untuk menghasilkan reprodusibilitas hasil eksposur yang tinggi.

3. Umur Pakai Lebih Panjang

LED UV memiliki umur pakai hingga 20.000-50.000 jam, jauh melampaui lampu merkuri yang umumnya hanya bertahan 1.000-2.000 jam. Ini berarti pengurangan signifikan dalam biaya penggantian dan downtime peralatan.

4. Instant On/Off Capability

LED UV dapat dinyalakan dan dimatikan secara instan tanpa memerlukan waktu pemanasan atau pendinginan seperti lampu merkuri. Fitur ini meningkatkan produktivitas dan efisiensi waktu di laboratorium.

5. Tanpa Emisi Merkuri

Penggunaan LED mengeliminasi risiko kontaminasi merkuri yang berbahaya bagi kesehatan dan lingkungan. Untuk menjaga keamanan lingkungan kerja laboratorium, penting juga untuk memiliki sistem pembuangan yang baik seperti Exhausting System/Scrubber KJD-SCB-A yang dapat membantu mengelola emisi berbahaya.

6. Kontrol Panjang Gelombang Presisi

LED UV tersedia dalam berbagai panjang gelombang spesifik, memungkinkan optimasi untuk berbagai jenis fotoresist dan aplikasi khusus.

Fitur Utama UV-LED Exposure-Masking System Modern

Sistem UV-LED Exposure-Masking System generasi terbaru dilengkapi dengan berbagai fitur canggih yang meningkatkan performa dan kemudahan penggunaan:

Digital Exposure Control

Kontrol eksposur digital memungkinkan pengaturan parameter dengan presisi tinggi, termasuk:

Pengaturan intensitas cahaya dalam rentang luas
Timer eksposur dengan resolusi hingga milidetik
Mode eksposur otomatis berdasarkan jenis fotoresist
Penyimpanan dan pemanggilan kembali parameter eksposur

Uniform Illumination System

Sistem pencahayaan seragam memastikan distribusi intensitas cahaya yang merata di seluruh area eksposur, menghasilkan pola dengan kualitas konsisten dari tepi ke tepi substrat.

Precision Alignment System

Sistem alignment presisi dengan mikroskop terintegrasi dan stage bermotor memungkinkan penempatan masker dan substrat dengan akurasi mikrometer.

Vacuum Contact System

Sistem kontak vakum memastikan masker dan substrat bersentuhan sempurna, mengeliminasi gap yang dapat menyebabkan difraksi cahaya dan penurunan resolusi pola.

Safety Features

Fitur keamanan terintegrasi meliputi:

Interlock system untuk mencegah eksposur saat chamber terbuka
UV shielding untuk melindungi operator dari paparan radiasi
Emergency stop untuk situasi darurat

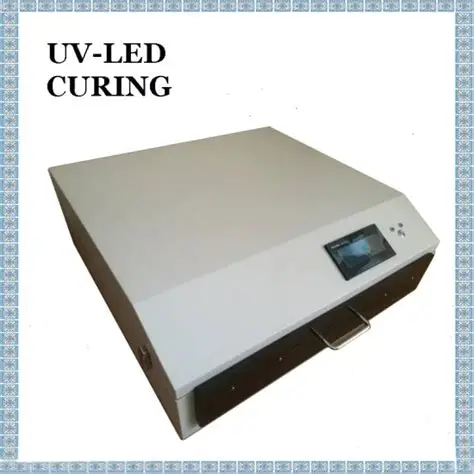

Aplikasi UV-LED Exposure-Masking System di Berbagai Industri

UV-LED Exposure-Masking System memiliki aplikasi luas di berbagai sektor industri dan penelitian. Berikut adalah beberapa aplikasi utamanya:

1. Industri Semikonduktor

Dalam industri semikonduktor, UV-LED Exposure-Masking System digunakan untuk:

Fabrikasi integrated circuit (IC)
Pembuatan microelectromechanical systems (MEMS)
Produksi sensor dan aktuator mikro
Prototyping dan small-batch production

2. Laboratorium Penelitian

Di lingkungan penelitian, sistem ini mendukung berbagai riset termasuk:

Pengembangan material baru untuk fotoresist
Studi nanofabrikasi dan nanostruktur
Penelitian biomedis dan microfluidics
Pengembangan solar cell dan optoelektronika

Laboratorium penelitian juga sering membutuhkan peralatan pendukung seperti sistem furnace untuk proses termal. Graphite Furnace System GRD-3202 dapat menjadi pilihan ideal untuk aplikasi pemanasan presisi tinggi.

3. Institusi Pendidikan

Dalam konteks pendidikan, UV-LED Exposure-Masking System berfungsi sebagai:

Alat praktikum teknik mikroelektronika
Sarana pembelajaran proses fotolitografi
Platform pengerjaan proyek akhir mahasiswa
Fasilitas penelitian untuk thesis dan disertasi

4. Industri PCB (Printed Circuit Board)

Dalam pembuatan PCB, sistem ini digunakan untuk:

Eksposur dry film resist
Pembuatan fine-pitch traces
Prototyping PCB multilayer

5. Industri Display

Untuk pembuatan display, aplikasinya meliputi:

Fabrikasi TFT (Thin Film Transistor)
Patterning untuk OLED dan LCD
Pembuatan color filter

Cara Memilih UV-LED Exposure-Masking System yang Tepat

Pemilihan UV-LED Exposure-Masking System yang sesuai dengan kebutuhan memerlukan pertimbangan berbagai faktor:

1. Ukuran Substrat

Tentukan ukuran substrat maksimum yang akan diproses. Sistem tersedia dalam berbagai ukuran area eksposur, mulai dari beberapa milimeter hingga wafer berdiameter 300mm atau lebih.

2. Resolusi yang Dibutuhkan

Resolusi sistem harus sesuai dengan ukuran fitur terkecil yang akan difabrikasi. Untuk fitur sub-mikron, diperlukan sistem dengan resolusi lebih tinggi.

3. Panjang Gelombang UV

Pilih panjang gelombang yang kompatibel dengan fotoresist yang akan digunakan:

365nm (i-line): Cocok untuk most conventional photoresists
385nm: Untuk fotoresist dengan sensitivitas tinggi
405nm (h-line): Untuk aplikasi dengan fotoresist khusus

4. Mode Alignment

Pertimbangkan kebutuhan alignment:

Manual alignment: Lebih ekonomis, cocok untuk prototyping
Semi-automatic: Keseimbangan antara presisi dan biaya
Fully automatic: Untuk produksi volume tinggi dengan presisi maksimal

5. Anggaran dan Total Cost of Ownership

Selain harga awal, pertimbangkan biaya operasional termasuk konsumsi energi, penggantian komponen, dan maintenance.

Tips Perawatan UV-LED Exposure-Masking System

Untuk memastikan performa optimal dan umur pakai maksimal, ikuti tips perawatan berikut:

Perawatan Harian

Bersihkan permukaan kerja dari debu dan partikel
Periksa kondisi masker sebelum digunakan
Pastikan sistem vakum berfungsi dengan baik
Catat parameter eksposur untuk setiap batch

Perawatan Mingguan

Bersihkan optical components dengan cairan pembersih khusus
Kalibrasi sensor intensitas cahaya
Periksa alignment system
Backup data dan parameter yang tersimpan

Perawatan Bulanan

Lakukan full system calibration
Periksa dan ganti filter udara jika diperlukan
Verifikasi uniformity cahaya UV
Update firmware jika tersedia

Untuk pengelolaan limbah cair dari proses developing dan cleaning, Liquid Vacuum Aspiration System VAS-S dapat membantu menjaga kebersihan area kerja secara efisien.

Perkembangan Teknologi UV-LED Exposure System

Teknologi UV-LED Exposure-Masking System terus berkembang dengan berbagai inovasi terbaru:

Deep UV LED

Pengembangan LED dengan panjang gelombang lebih pendek (250-280nm) memungkinkan resolusi yang lebih tinggi untuk aplikasi advanced lithography. Menurut penelitian yang dipublikasikan di berbagai jurnal ilmiah, deep UV LED menunjukkan potensi besar untuk nanofabrikasi generasi mendatang.

Maskless Lithography Integration

Integrasi dengan teknologi direct-write atau maskless lithography memberikan fleksibilitas lebih tinggi untuk prototyping dan small-batch production.

AI-Assisted Process Control

Implementasi kecerdasan buatan untuk optimasi parameter eksposur secara otomatis berdasarkan karakteristik material dan hasil sebelumnya.

Sustainability Features

Fokus pada efisiensi energi dan pengurangan waste sejalan dengan tren global menuju manufaktur yang lebih berkelanjutan. Informasi lebih lanjut tentang praktik laboratorium berkelanjutan dapat ditemukan di publikasi WHO tentang standar laboratorium.

FAQ Seputar UV-LED Exposure-Masking System

Apa perbedaan utama antara UV-LED dan lampu merkuri untuk fotolitografi?

Perbedaan utama terletak pada efisiensi energi, umur pakai, dan stabilitas. UV-LED mengkonsumsi energi 70-80% lebih rendah, memiliki umur pakai hingga 50.000 jam (vs 2.000 jam untuk lampu merkuri), memberikan intensitas stabil tanpa degradasi, serta dapat dinyalakan/dimatikan secara instan tanpa waktu pemanasan.

Berapa resolusi minimum yang dapat dicapai dengan UV-LED Exposure-Masking System?

Resolusi yang dapat dicapai tergantung pada panjang gelombang UV dan konfigurasi sistem. Dengan panjang gelombang 365nm (i-line), resolusi tipikal berkisar 1-3 mikrometer. Untuk aplikasi yang membutuhkan resolusi lebih tinggi (sub-mikron), diperlukan sistem dengan panjang gelombang lebih pendek atau teknik khusus seperti immersion lithography.

Bagaimana cara merawat UV-LED Exposure-Masking System agar tahan lama?

Perawatan rutin meliputi pembersihan optical components secara berkala, kalibrasi sensor intensitas, pemeriksaan sistem vakum, dan memastikan lingkungan kerja bebas dari debu dan kontaminan. Disarankan juga untuk mengikuti jadwal maintenance yang ditetapkan oleh pabrikan dan melakukan full system calibration minimal sebulan sekali.

Kesimpulan

UV-LED Exposure-Masking System merupakan peralatan esensial dalam proses fotolitografi modern yang menawarkan berbagai keunggulan dibandingkan teknologi konvensional. Dengan efisiensi energi tinggi, stabilitas intensitas optimal, umur pakai panjang, dan fitur ramah lingkungan, sistem ini menjadi pilihan ideal untuk laboratorium penelitian, industri semikonduktor, dan institusi pendidikan.

Pemahaman mendalam tentang prinsip kerja, fitur, dan aplikasi UV-LED Exposure-Masking System akan membantu Anda dalam memilih dan mengoperasikan perangkat ini secara optimal. Dengan perawatan yang tepat, sistem ini akan memberikan performa konsisten dan hasil fotolitografi berkualitas tinggi untuk berbagai kebutuhan fabrikasi mikro dan nano.

Untuk informasi lebih lanjut tentang UV-LED Exposure-Masking System dan peralatan laboratorium lainnya, jangan ragu untuk menghubungi tim ahli kami yang siap membantu Anda menemukan solusi terbaik sesuai kebutuhan spesifik Anda.
