Manual Probe Station: Panduan Lengkap & 7 Aplikasinya

Dalam dunia riset mikroelektronik dan semikonduktor, akurasi pengukuran menjadi faktor yang sangat penting. Untuk mencapai hasil yang presisi, para peneliti membutuhkan alat dengan kemampuan kontrol mekanik yang halus serta stabilitas tinggi. Salah satu perangkat yang banyak digunakan adalah manual probe station. Alat ini membantu dalam menganalisis sifat kelistrikan dari wafer, chip, atau bahan semikonduktor dengan presisi tinggi, menjadikannya komponen penting dalam pengembangan teknologi nano dan elektronik modern.

Artikel ini akan membahas secara mendalam tentang pengertian, fitur utama, cara kerja, komponen, hingga berbagai aplikasi manual probe station dalam industri dan penelitian. Simak penjelasan lengkapnya berikut ini.

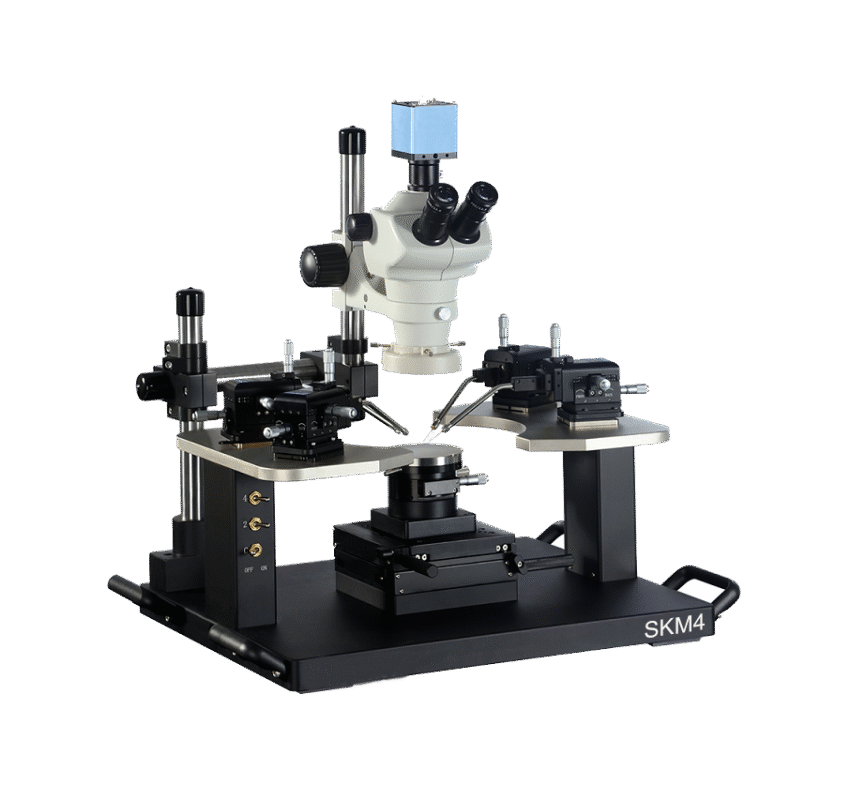

Apa Itu Manual Probe Station?

Manual probe station merupakan perangkat laboratorium yang dirancang untuk melakukan pengujian kelistrikan pada wafer atau chip semikonduktor secara presisi. Alat ini memungkinkan pengguna menghubungkan probe mikroskopik ke titik kontak (pad) yang sangat kecil di permukaan sampel untuk mengukur arus, tegangan, atau resistansi.

Probe station ini disebut “manual” karena pengoperasian posisi probe dilakukan secara manual dengan menggunakan tuas mikro (micromanipulator). Meskipun pengaturan dilakukan dengan tangan, sistemnya didesain untuk memberikan kestabilan dan sensitivitas tinggi, sehingga hasil pengukuran tetap akurat dan dapat diulang dengan konsisten.

Berbeda dengan automated probe station yang menggunakan motor dan software untuk positioning otomatis, manual probe station menawarkan fleksibilitas lebih tinggi dengan biaya yang lebih terjangkau. Hal ini menjadikannya pilihan ideal untuk laboratorium penelitian, universitas, dan fasilitas R&D skala kecil hingga menengah.

Komponen Utama Manual Probe Station

Untuk memahami cara kerja manual probe station, penting untuk mengetahui komponen-komponen utamanya. Berikut adalah bagian-bagian penting yang membentuk sistem probe station:

1. Chuck atau Stage

Chuck merupakan platform tempat sampel (wafer atau chip) diletakkan. Komponen ini biasanya terbuat dari material konduktif seperti aluminium atau stainless steel. Beberapa jenis chuck dilengkapi dengan sistem vakum untuk menahan sampel agar tetap stabil selama pengujian.

2. Micromanipulator

Micromanipulator adalah komponen yang memungkinkan pengguna menggerakkan probe dengan presisi tinggi dalam tiga sumbu (X, Y, Z). Gerakan halus ini sangat penting untuk menempatkan ujung probe pada pad mikroskopik yang ukurannya bisa kurang dari 100 mikrometer.

3. Probe Tip

Probe tip atau ujung probe adalah bagian yang bersentuhan langsung dengan sampel. Material yang umum digunakan meliputi tungsten, beryllium copper, atau material berlapis emas. Pemilihan material bergantung pada jenis pengukuran dan karakteristik sampel.

4. Mikroskop

Manual probe station dilengkapi dengan sistem optik atau mikroskop untuk membantu pengguna melihat permukaan sampel dan memposisikan probe dengan tepat. Mikroskop stereoskopik atau trinocular sering digunakan untuk memberikan tampilan yang jelas dan detail.

5. Platen atau Base

Platen adalah dasar atau fondasi dari seluruh sistem probe station. Komponen ini harus memiliki stabilitas mekanik tinggi untuk meminimalkan getaran yang dapat memengaruhi akurasi pengukuran.

6. Sistem Shielding

Untuk pengukuran yang sangat sensitif, manual probe station sering dilengkapi dengan shielding box atau Faraday cage untuk melindungi sampel dari interferensi elektromagnetik eksternal.

Fitur Utama Manual Probe Station

Manual probe station memiliki berbagai fitur yang mendukung kinerja optimal dalam analisis kelistrikan mikro. Berikut adalah fitur-fitur unggulan yang perlu Anda ketahui:

Presisi Positioning Tinggi

Micromanipulator pada manual probe station mampu memberikan resolusi gerakan hingga 1 mikrometer atau bahkan lebih halus. Presisi ini memungkinkan pengguna menempatkan probe pada pad yang sangat kecil tanpa merusak struktur sampel di sekitarnya.

Stabilitas Mekanik Superior

Desain probe station mengutamakan stabilitas untuk menghindari drift atau pergeseran posisi selama pengukuran. Material berkualitas tinggi dan konstruksi yang kokoh memastikan hasil pengukuran yang konsisten dan dapat direproduksi.

Kompatibilitas dengan Berbagai Instrumen

Manual probe station dapat dihubungkan dengan berbagai instrumen pengukuran seperti Source Measure Unit (SMU), LCR meter, parameter analyzer, dan oscilloscope. Fleksibilitas ini memungkinkan berbagai jenis karakterisasi kelistrikan.

Opsi Pengukuran Khusus

Beberapa model manual probe station menyediakan fitur tambahan seperti:

• Pengukuran pada suhu tinggi atau rendah (temperature-controlled chuck)
• Pengukuran dalam kondisi vakum
• Pengukuran dengan pencahayaan khusus untuk karakterisasi optoelektronik
• Shielding untuk pengukuran low-noise

Kemudahan Pengoperasian

Meskipun dioperasikan secara manual, probe station modern dirancang dengan ergonomi yang baik. Kontrol micromanipulator yang halus dan responsif memudahkan teknisi untuk melakukan positioning dengan cepat dan akurat.

Cara Kerja Manual Probe Station

Memahami cara kerja manual probe station sangat penting bagi pengguna baru maupun yang ingin mengoptimalkan proses pengukuran. Berikut adalah tahapan umum dalam mengoperasikan perangkat ini:

Tahap 1: Persiapan Sampel

Sampel wafer atau chip ditempatkan pada chuck. Jika menggunakan vacuum chuck, sistem vakum diaktifkan untuk menahan sampel dengan stabil. Pastikan permukaan sampel bersih dari kontaminan yang dapat memengaruhi hasil pengukuran.

Tahap 2: Pengaturan Optik

Mikroskop diatur untuk mendapatkan fokus yang jelas pada permukaan sampel. Pengguna mengidentifikasi lokasi pad atau struktur yang akan diuji. Pencahayaan juga disesuaikan untuk visibilitas optimal.

Tahap 3: Positioning Probe

Menggunakan micromanipulator, probe digerakkan mendekati permukaan sampel. Gerakan kasar (coarse) digunakan untuk positioning awal, kemudian gerakan halus (fine) untuk penempatan presisi pada pad target.

Tahap 4: Landing Probe

Probe diturunkan secara perlahan hingga menyentuh permukaan pad. Proses ini memerlukan kehati-hatian untuk menghindari kerusakan pada probe tip atau struktur sampel. Beberapa pengguna menggunakan teknik overdrive ringan untuk memastikan kontak yang baik.

Tahap 5: Pengukuran

Setelah semua probe terhubung dengan pad yang sesuai, instrumen pengukuran diaktifkan. Data kelistrikan seperti karakteristik I-V, kapasitansi, atau resistansi dicatat dan dianalisis.

Tahap 6: Dokumentasi Hasil

Hasil pengukuran didokumentasikan untuk analisis lebih lanjut. Beberapa sistem dilengkapi dengan software untuk akuisisi dan pengolahan data secara otomatis.

7 Aplikasi Manual Probe Station dalam Berbagai Bidang

Manual probe station memiliki aplikasi yang sangat luas dalam industri dan penelitian. Berikut adalah tujuh bidang utama yang memanfaatkan perangkat ini:

1. Karakterisasi Transistor dan IC

Aplikasi paling umum dari manual probe station adalah karakterisasi transistor dan integrated circuit (IC). Peneliti dapat mengukur parameter penting seperti threshold voltage, transconductance, dan leakage current untuk mengevaluasi performa device.

2. Pengembangan Material Semikonduktor

Dalam riset material baru seperti graphene, gallium nitride (GaN), atau silicon carbide (SiC), manual probe station digunakan untuk mengkarakterisasi sifat kelistrikan material tersebut. Data ini penting untuk mengoptimalkan proses fabrikasi dan aplikasi device.

3. Quality Control dan Failure Analysis

Industri semikonduktor menggunakan probe station untuk quality control dan analisis kegagalan. Dengan menguji chip secara langsung pada level wafer, produsen dapat mengidentifikasi defect sebelum proses packaging yang mahal.

4. Penelitian Photovoltaic dan Solar Cell

Manual probe station digunakan untuk mengkarakterisasi sel surya dan material photovoltaic. Pengukuran karakteristik I-V di bawah iluminasi membantu peneliti mengoptimalkan efisiensi konversi energi.

5. Pengembangan MEMS dan Sensor

Microelectromechanical systems (MEMS) dan berbagai jenis sensor memerlukan karakterisasi kelistrikan yang presisi. Manual probe station memungkinkan pengujian device ini pada tahap pengembangan awal.

6. Riset Nanotechnology

Dalam penelitian nanoteknologi, probe station digunakan untuk menguji struktur nano seperti nanowire, quantum dot, dan nanotubes. Kemampuan positioning presisi sangat penting untuk mengakses struktur berukuran nanometer.

7. Pendidikan dan Training

Universitas dan institusi pendidikan menggunakan manual probe station untuk mengajarkan mahasiswa tentang karakterisasi device semikonduktor. Pengoperasian manual memberikan pemahaman fundamental yang baik sebelum menggunakan sistem otomatis.

Keunggulan Manual Probe Station Dibanding Sistem Otomatis

Meskipun automated probe station menawarkan throughput yang lebih tinggi, manual probe station tetap memiliki keunggulan tersendiri:

Biaya Investasi Lebih Rendah

Manual probe station memiliki harga yang jauh lebih terjangkau dibandingkan sistem otomatis. Hal ini menjadikannya pilihan ekonomis untuk laboratorium dengan budget terbatas atau untuk aplikasi yang tidak memerlukan volume pengujian tinggi.

Fleksibilitas Tinggi

Untuk penelitian yang melibatkan sampel dengan bentuk dan ukuran bervariasi, manual probe station menawarkan fleksibilitas yang lebih baik. Pengguna dapat dengan mudah menyesuaikan konfigurasi probe untuk berbagai jenis pengujian.

Maintenance Lebih Sederhana

Tanpa komponen motor dan sistem kontrol yang kompleks, manual probe station memiliki kebutuhan maintenance yang lebih rendah. Hal ini mengurangi downtime dan biaya operasional jangka panjang.

Ideal untuk Prototyping

Dalam fase pengembangan awal device, di mana desain masih sering berubah, manual probe station memberikan kemudahan untuk melakukan pengujian cepat tanpa perlu programming ulang.

Tips Memilih Manual Probe Station yang Tepat

Memilih manual probe station yang sesuai dengan kebutuhan memerlukan pertimbangan beberapa faktor penting:

Ukuran Sampel

Pastikan chuck atau stage pada probe station dapat mengakomodasi ukuran wafer atau sampel yang akan diuji. Ukuran umum berkisar dari potongan kecil hingga wafer 200mm atau lebih.

Jumlah Probe

Pertimbangkan berapa banyak probe yang dibutuhkan secara simultan. Beberapa pengujian memerlukan 2 probe (two-point measurement), sementara yang lain membutuhkan 4 probe atau lebih (four-point atau multi-probe measurement).

Resolusi Micromanipulator

Untuk aplikasi dengan pad berukuran sangat kecil, pilih micromanipulator dengan resolusi tinggi. Resolusi sub-mikrometer diperlukan untuk teknologi node terkini.

Kompatibilitas Instrumen

Pastikan probe station kompatibel dengan instrumen pengukuran yang sudah dimiliki atau direncanakan untuk digunakan.

Fitur Tambahan

Evaluasi kebutuhan fitur tambahan seperti temperature control, vacuum capability, atau shielding berdasarkan jenis pengukuran yang akan dilakukan.

Perawatan Manual Probe Station

Untuk memastikan manual probe station tetap berfungsi optimal dalam jangka panjang, diperlukan perawatan rutin yang tepat:

Pembersihan Berkala

Bersihkan permukaan chuck dan area kerja secara rutin untuk menghindari kontaminasi pada sampel. Gunakan solvent yang sesuai dan lint-free wipes untuk hasil terbaik.

Penggantian Probe Tip

Probe tip mengalami keausan seiring penggunaan. Ganti probe tip secara berkala untuk memastikan kontak yang baik dan menghindari kerusakan pada sampel.

Kalibrasi Micromanipulator

Periksa dan kalibrasi micromanipulator secara berkala untuk memastikan presisi positioning tetap terjaga.

Pemeriksaan Sistem Optik

Bersihkan lensa mikroskop dan periksa alignment sistem optik untuk memastikan visibilitas yang optimal.

Pentingnya Keselamatan di Laboratorium

Saat bekerja dengan manual probe station dan peralatan laboratorium lainnya, keselamatan kerja harus menjadi prioritas utama. Laboratorium yang menangani bahan kimia atau proses yang berpotensi berbahaya perlu dilengkapi dengan fasilitas keselamatan yang memadai.

Salah satu peralatan keselamatan penting di laboratorium adalah eye wash station untuk pertolongan pertama jika terjadi paparan bahan berbahaya pada mata. Untuk kebutuhan ini, tersedia berbagai pilihan seperti RYLS-001 Vertical Eye Wash Station yang praktis digunakan. Jika memerlukan kemudahan aktivasi, RYLS-002 Vertical Eye Wash Station dengan foot pedal bisa menjadi pilihan yang lebih ergonomis.

Untuk laboratorium dengan standar keselamatan tinggi, tersedia juga RYLS-007 High-end Large Basin Vertical Eye Wash Station yang menawarkan kapasitas lebih besar dan fitur premium untuk perlindungan maksimal.

FAQ Seputar Manual Probe Station

Apa perbedaan manual probe station dengan automated probe station?

Manual probe station menggunakan micromanipulator yang dioperasikan dengan tangan untuk positioning probe, sementara automated probe station menggunakan motor dan software untuk pergerakan otomatis. Manual probe station lebih terjangkau dan fleksibel, sedangkan automated probe station menawarkan throughput lebih tinggi untuk produksi massal.

Berapa ukuran pad minimum yang bisa diuji dengan manual probe station?

Dengan micromanipulator presisi tinggi dan mikroskop yang memadai, manual probe station dapat menguji pad dengan ukuran hingga beberapa puluh mikrometer. Untuk pad yang lebih kecil, diperlukan probe tip khusus dan sistem optik dengan perbesaran tinggi.

Apakah manual probe station bisa digunakan untuk pengukuran pada suhu tinggi?

Ya, beberapa model manual probe station dilengkapi dengan heated chuck yang memungkinkan pengukuran pada suhu tinggi hingga 200°C atau lebih. Fitur ini penting untuk karakterisasi device pada kondisi operasi yang ekstrem.

Kesimpulan

Manual probe station merupakan perangkat esensial dalam riset dan pengembangan semikonduktor. Dengan kemampuan positioning presisi, stabilitas tinggi, dan fleksibilitas penggunaan, alat ini menjadi pilihan ideal untuk berbagai aplikasi mulai dari karakterisasi transistor hingga penelitian nanoteknologi.

Pemahaman mendalam tentang komponen, cara kerja, dan aplikasi manual probe station akan membantu peneliti dan teknisi mengoptimalkan proses pengukuran mereka. Dengan perawatan yang tepat dan pemilihan spesifikasi yang sesuai kebutuhan, manual probe station dapat memberikan hasil pengukuran yang akurat dan konsisten untuk mendukung inovasi di bidang elektronika dan material semikonduktor.

Menurut berbagai referensi dari National Institute of Standards and Technology (NIST), standarisasi dalam pengukuran kelistrikan sangat penting untuk memastikan kualitas dan keandalan device semikonduktor yang dikembangkan.
