Cara Menggunakan IPCE System: Panduan Lengkap 2024

Apa Itu IPCE System dan Mengapa Penting dalam Penelitian?

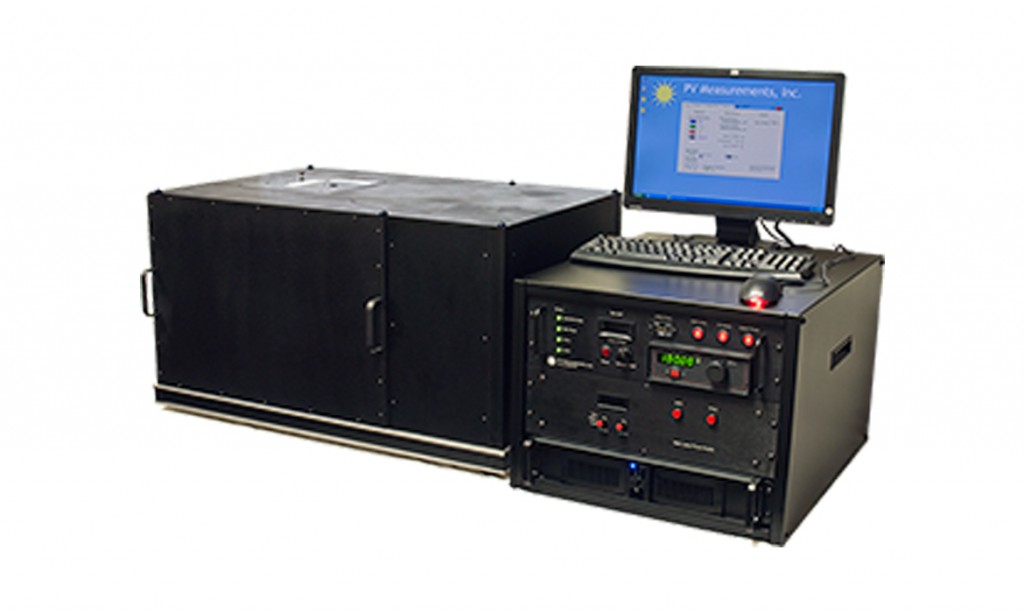

IPCE System (Incident Photon-to-Current Efficiency System) adalah instrumen laboratorium canggih yang berfungsi mengukur efisiensi konversi foton menjadi arus listrik pada perangkat fotovoltaik. Dalam era transisi energi menuju sumber terbarukan, alat ini menjadi komponen vital bagi peneliti dan pengembang teknologi sel surya di Indonesia maupun dunia.

Sistem IPCE bekerja dengan cara mengukur seberapa efektif sebuah material atau perangkat—seperti sel surya, fotodetektor, atau fotoelektrokimia—dalam mengonversi setiap foton cahaya yang mengenainya menjadi elektron yang mengalir sebagai arus listrik. Data yang dihasilkan sangat presisi dan membantu peneliti memahami karakteristik optoelektronik secara mendalam.

Menurut penelitian yang dipublikasikan dalam Nature Energy, pengukuran IPCE menjadi standar internasional dalam evaluasi performa sel surya generasi baru, termasuk teknologi perovskite yang sedang berkembang pesat.

Komponen Utama IPCE System

Sebelum mempelajari cara menggunakan IPCE System, penting untuk memahami komponen-komponen utama yang menyusun alat ini. Berikut adalah bagian-bagian penting dalam sistem IPCE:

1. Sumber Cahaya (Light Source)

Sumber cahaya merupakan komponen fundamental dalam IPCE System. Umumnya menggunakan lampu xenon atau tungsten-halogen yang mampu menghasilkan spektrum cahaya luas, mulai dari ultraviolet hingga inframerah. Kualitas sumber cahaya sangat menentukan akurasi hasil pengukuran.

2. Monokromator

Monokromator berfungsi memisahkan cahaya polikromatik menjadi panjang gelombang spesifik. Komponen ini memungkinkan pengukuran efisiensi pada setiap panjang gelombang secara terpisah, menghasilkan data spektral yang komprehensif.

3. Optical Chopper

Optical chopper berperan memodulasi intensitas cahaya dengan frekuensi tertentu. Modulasi ini penting untuk teknik pengukuran lock-in yang dapat meminimalkan noise dan meningkatkan sensitivitas deteksi.

4. Sample Holder

Tempat sampel harus dirancang dengan presisi tinggi untuk memastikan posisi sampel konsisten dan tegak lurus terhadap berkas cahaya. Beberapa sistem dilengkapi dengan kontrol suhu untuk pengukuran pada kondisi terkontrol.

5. Detektor Referensi

Detektor referensi (biasanya fotodioda silikon terkalibrasi) digunakan untuk mengukur intensitas cahaya aktual yang mengenai sampel. Data ini diperlukan untuk menghitung nilai IPCE absolut.

6. Lock-in Amplifier

Amplifier lock-in mengekstrak sinyal dari sampel dengan presisi tinggi, bahkan ketika sinyal tersebut sangat lemah atau terkontaminasi noise lingkungan.

7. Software Control

Sistem kontrol berbasis perangkat lunak memungkinkan otomatisasi pengukuran, pengumpulan data, dan analisis hasil secara real-time. Antarmuka yang intuitif memudahkan operator dalam menjalankan eksperimen.

Kegunaan IPCE System dalam Berbagai Bidang

IPCE System memiliki peran strategis dalam berbagai bidang penelitian dan pengembangan teknologi. Berikut adalah aplikasi utamanya:

Analisis Efisiensi Sel Surya

Penggunaan paling umum dari IPCE System adalah menganalisis efisiensi sel surya. Alat ini mengukur External Quantum Efficiency (EQE), yaitu rasio jumlah elektron yang dihasilkan terhadap jumlah foton yang mengenai permukaan sel pada setiap panjang gelombang.

Data IPCE membantu peneliti mengidentifikasi:

• Rentang panjang gelombang dengan efisiensi tertinggi
• Kerugian optik dan elektrik dalam perangkat
• Kesesuaian band gap material dengan spektrum matahari
• Efek lapisan antirefleksi dan struktur tekstur permukaan

Karakterisasi Material Fotovoltaik

Dengan IPCE System, peneliti dapat mengevaluasi performa berbagai material fotovoltaik, termasuk:

• Silikon kristal – Material paling umum dalam industri sel surya komersial
• Perovskite – Material generasi baru dengan potensi efisiensi tinggi
• CIGS (Copper Indium Gallium Selenide) – Teknologi thin-film yang semakin populer
• Organic Photovoltaics (OPV) – Sel surya berbasis polimer organik
• Dye-Sensitized Solar Cells (DSSC) – Teknologi yang meniru proses fotosintesis

Pengembangan Fotodetektor

Selain sel surya, IPCE System juga digunakan untuk karakterisasi fotodetektor yang diaplikasikan dalam:

• Sensor optik untuk komunikasi serat optik
• Detektor untuk pencitraan medis
• Sensor cahaya pada perangkat elektronik
• Sistem penginderaan jarak jauh (remote sensing)

Penelitian Fotoelektrokimia

Dalam bidang produksi hidrogen melalui water splitting, IPCE System membantu mengukur efisiensi fotoelektroda dalam mengonversi energi cahaya menjadi energi kimia untuk memecah molekul air.

Cara Menggunakan IPCE System: Panduan Langkah demi Langkah

Berikut adalah prosedur lengkap pengoperasian IPCE System yang perlu diikuti untuk mendapatkan hasil pengukuran optimal:

Langkah 1: Persiapan Alat dan Lingkungan

Sebelum memulai pengukuran dengan IPCE System, pastikan kondisi berikut terpenuhi:

• Ruangan dalam kondisi gelap atau minim cahaya ambient
• Suhu ruangan stabil (idealnya 23-25°C)
• Semua komponen terhubung dengan benar
• Perangkat lunak kontrol sudah terinstal dan terkonfigurasi
• Detektor referensi sudah terkalibrasi

Untuk menjaga kondisi lingkungan pengukuran yang optimal, laboratorium juga dapat dilengkapi dengan sistem exhaust yang memadai. Exhausting System/Scrubber KJD-SCB-A dapat membantu menjaga kualitas udara laboratorium selama eksperimen berlangsung.

Langkah 2: Pemanasan Sistem

Nyalakan sumber cahaya dan biarkan sistem melakukan pemanasan selama 15-30 menit. Tahap ini penting untuk:

• Menstabilkan output intensitas lampu
• Memastikan semua komponen elektronik mencapai suhu operasi optimal
• Mengurangi drift pada hasil pengukuran

Langkah 3: Kalibrasi dengan Detektor Referensi

Proses kalibrasi dilakukan dengan langkah berikut:

1. Pasang detektor referensi terkalibrasi pada posisi sampel
2. Jalankan pemindaian spektral pada rentang panjang gelombang yang diinginkan
3. Rekam data responsivitas detektor referensi
4. Simpan data kalibrasi untuk digunakan dalam perhitungan IPCE

Langkah 4: Persiapan Sampel

Persiapan sampel yang tepat sangat menentukan akurasi hasil:

• Bersihkan permukaan sampel dari debu dan kontaminan
• Pastikan kontak elektrik pada sampel terpasang dengan baik
• Ukur luas area aktif sampel dengan presisi
• Posisikan sampel tegak lurus terhadap berkas cahaya

Langkah 5: Pengaturan Parameter Pengukuran

Konfigurasikan parameter pengukuran melalui perangkat lunak:

• Rentang panjang gelombang: Umumnya 300-1100 nm untuk sel surya silikon
• Interval pemindaian: 5-10 nm untuk survei cepat, 1-2 nm untuk data detail
• Waktu integrasi: Sesuaikan untuk mencapai signal-to-noise ratio optimal
• Frekuensi chopper: Biasanya 10-100 Hz

Langkah 6: Pelaksanaan Pengukuran

Jalankan pengukuran dengan mengikuti prosedur:

1. Pastikan sampel dalam kondisi short-circuit atau bias yang diinginkan
2. Mulai pemindaian spektral otomatis
3. Monitor sinyal secara real-time untuk mendeteksi anomali
4. Ulangi pengukuran minimal 3 kali untuk validasi statistik

Langkah 7: Analisis Data dan Perhitungan

Setelah pengukuran selesai, lakukan analisis data:

Rumus perhitungan IPCE:

IPCE(%) = (1240 × Isc) / (λ × Pin) × 100

Dimana:

• Isc = arus short-circuit (A)
• λ = panjang gelombang (nm)
• Pin = daya cahaya masuk (W)

Software biasanya akan menghitung nilai ini secara otomatis dan menghasilkan grafik IPCE vs panjang gelombang.

Tips Optimalisasi Pengukuran IPCE System

Untuk mendapatkan hasil pengukuran terbaik dengan IPCE System, perhatikan tips berikut:

1. Kalibrasi Rutin

Lakukan kalibrasi sistem secara berkala, idealnya sebelum setiap sesi pengukuran atau minimal setiap minggu. Gunakan detektor referensi yang tersertifikasi dan masih dalam masa kalibrasi valid.

2. Kontrol Kondisi Lingkungan

Variasi suhu dan kelembaban dapat mempengaruhi hasil pengukuran. Gunakan ruangan dengan kontrol iklim yang baik. Sistem ventilasi seperti Exhausting System/Scrubber KJD-SCB dapat membantu menjaga sirkulasi udara tanpa mengganggu kondisi pengukuran.

3. Minimalisasi Cahaya Stray

Cahaya parasit dapat menyebabkan error signifikan. Pastikan:

• Jalur optik tertutup rapat
• Ruangan benar-benar gelap
• Gunakan filter orde kedua jika diperlukan

4. Perhatikan Ukuran Berkas Cahaya

Berkas cahaya harus lebih kecil dari area aktif sampel untuk menghindari overestimasi efisiensi. Gunakan aperture yang sesuai.

5. Verifikasi dengan Pengukuran Jsc

Integrasikan kurva IPCE terhadap spektrum matahari AM1.5G untuk mendapatkan nilai Jsc kalkulasi. Bandingkan dengan pengukuran I-V untuk validasi.

Perawatan dan Maintenance IPCE System

Perawatan rutin sangat penting untuk menjaga performa IPCE System dalam jangka panjang:

Perawatan Harian

• Bersihkan area kerja dari debu dan partikel
• Periksa koneksi kabel dan komponen
• Backup data pengukuran

Perawatan Mingguan

• Bersihkan komponen optik dengan hati-hati
• Periksa alignment sistem optik
• Update perangkat lunak jika diperlukan

Perawatan Bulanan

• Kalibrasi ulang detektor referensi
• Periksa kondisi lampu sumber cahaya
• Dokumentasikan performa sistem

Untuk proses preparasi sampel yang membutuhkan pemanasan atau furnace, laboratorium dapat menggunakan Graphite Furnace System GRD-3202 yang menawarkan kontrol suhu presisi tinggi.

Troubleshooting Masalah Umum pada IPCE System

Berikut adalah beberapa masalah yang sering ditemui dan cara mengatasinya:

Sinyal Terlalu Lemah

• Periksa alignment optik
• Tingkatkan waktu integrasi
• Pastikan kontak sampel baik
• Periksa kondisi lampu sumber cahaya

Noise Berlebihan

• Kurangi cahaya ambient
• Periksa grounding sistem
• Sesuaikan frekuensi chopper
• Gunakan kabel shielded berkualitas

Hasil Tidak Reproducible

• Standardisasi prosedur preparasi sampel
• Periksa stabilitas sumber cahaya
• Pastikan posisi sampel konsisten
• Kontrol suhu ruangan

Perbandingan IPCE System dengan Metode Karakterisasi Lain

Dalam laboratorium fotovoltaik, IPCE System bukanlah satu-satunya alat karakterisasi. Berikut perbandingannya dengan metode lain:

Kombinasi berbagai metode karakterisasi memberikan pemahaman komprehensif tentang performa perangkat fotovoltaik.

FAQ Seputar IPCE System

Apa perbedaan antara IPCE dan EQE?

IPCE (Incident Photon-to-Current Efficiency) dan EQE (External Quantum Efficiency) pada dasarnya adalah parameter yang sama. Keduanya mengukur rasio elektron yang dihasilkan terhadap foton yang masuk. Istilah IPCE lebih umum digunakan dalam komunitas sel surya dye-sensitized dan organik, sedangkan EQE lebih populer dalam komunitas sel surya anorganik.

Berapa lama waktu yang dibutuhkan untuk satu pengukuran IPCE?

Waktu pengukuran IPCE bervariasi tergantung pada rentang panjang gelombang, interval pemindaian, dan waktu integrasi. Untuk pengukuran standar dengan rentang 300-1100 nm dan interval 10 nm, waktu yang dibutuhkan sekitar 10-30 menit. Pengukuran dengan resolusi lebih tinggi atau rentang lebih luas akan membutuhkan waktu lebih lama.

Apakah IPCE System bisa digunakan untuk mengukur sampel dalam kondisi bias?

Ya, sebagian besar IPCE System modern dilengkapi dengan sumber tegangan/arus eksternal yang memungkinkan pengukuran dalam kondisi bias. Pengukuran bias-dependent IPCE sangat berguna untuk memahami mekanisme transport muatan dan rekombinasi dalam perangkat fotovoltaik.

Kesimpulan

IPCE System merupakan instrumen esensial dalam penelitian dan pengembangan teknologi fotovoltaik. Dengan memahami cara menggunakan IPCE System secara benar—mulai dari persiapan, kalibrasi, pengukuran, hingga analisis data—peneliti dapat memperoleh informasi berharga tentang karakteristik optoelektronik material dan perangkat.

Pengoperasian yang tepat, perawatan rutin, dan pemahaman mendalam tentang prinsip kerja sistem akan menghasilkan data berkualitas tinggi yang dapat diandalkan untuk pengembangan teknologi energi surya masa depan. Dengan dukungan peralatan laboratorium yang memadai dan prosedur standar yang konsisten, Indonesia dapat terus berkontribusi dalam kemajuan teknologi energi terbarukan global.
