7 Kegunaan Electron Beam Evaporation System Terlengkap

Apa Itu Electron Beam Evaporation System?

Electron Beam Evaporation System merupakan salah satu teknologi pelapisan paling presisi yang digunakan secara luas di berbagai industri modern. Sistem canggih ini bekerja dengan memanfaatkan pancaran berkas elektron berenergi tinggi yang diarahkan ke material target, sehingga material tersebut menguap dan kemudian mengendap pada permukaan substrat membentuk lapisan tipis berkualitas tinggi.

Teknologi ini menjadi pilihan utama para peneliti dan praktisi industri karena mampu menghasilkan lapisan dengan kemurnian sangat tinggi, ketebalan yang dapat dikontrol secara presisi, serta keseragaman yang konsisten. Proses deposisi berlangsung dalam kondisi vakum tinggi (high vacuum), yang secara signifikan mengurangi risiko kontaminasi dan meningkatkan kualitas hasil akhir.

Prinsip Kerja Electron Beam Evaporation System

Untuk memahami kegunaan Electron Beam Evaporation System secara menyeluruh, penting untuk mengetahui bagaimana sistem ini bekerja. Berikut adalah tahapan proses yang terjadi:

1. Pembangkitan Berkas Elektron

Filamen tungsten atau tantalum dipanaskan hingga suhu sangat tinggi untuk melepaskan elektron melalui proses emisi termionik. Elektron-elektron ini kemudian dipercepat menggunakan medan listrik dengan tegangan tinggi, biasanya berkisar antara 3-40 kV.

2. Pemfokusan dan Pengarahan Berkas

Berkas elektron yang telah dipercepat kemudian difokuskan menggunakan sistem magnetik atau elektrostatik. Berkas ini diarahkan dengan presisi tinggi menuju material target yang akan diuapkan. Sistem pemfokusan memastikan energi terkonsentrasi pada titik yang tepat.

3. Penguapan Material Target

Ketika berkas elektron menumbuk material target, energi kinetik berubah menjadi energi panas. Suhu lokal dapat mencapai ribuan derajat Celsius, menyebabkan material menguap. Material yang umum digunakan meliputi logam (aluminium, emas, titanium, kromium), oksida, dan senyawa lainnya.

4. Deposisi pada Substrat

Uap material bergerak dalam ruang vakum dan mengendap pada permukaan substrat yang ditempatkan di atas sumber penguapan. Ketebalan lapisan dikontrol melalui pengaturan laju deposisi dan waktu proses.

7 Kegunaan Utama Electron Beam Evaporation System

Teknologi Electron Beam Evaporation System memiliki berbagai aplikasi strategis di dunia industri dan riset. Berikut adalah tujuh kegunaan utamanya yang perlu Anda ketahui:

1. Industri Semikonduktor

Dalam industri semikonduktor, sistem ini memainkan peran krusial untuk pelapisan logam konduktor seperti aluminium, tembaga, titanium, dan tungsten pada wafer silikon. Aplikasi spesifiknya meliputi:

• Pembuatan interkoneksi pada sirkuit terpadu (IC)
• Deposisi lapisan barrier untuk mencegah difusi
• Metallisasi untuk kontak ohmic dan Schottky
• Fabrikasi transistor dan dioda

Presisi tinggi yang ditawarkan sistem ini sangat penting karena komponen semikonduktor modern memiliki dimensi dalam skala nanometer, di mana sedikit variasi ketebalan dapat memengaruhi performa perangkat secara signifikan.

2. Optik dan Fotonik

Electron Beam Evaporation System berguna untuk menghasilkan lapisan optik dengan kualitas superior, termasuk:

• Lapisan anti-reflektif (AR coating) – mengurangi pantulan cahaya pada lensa kacamata, kamera, dan instrumen optik
• Mirror coating – pelapisan cermin dengan reflektivitas tinggi untuk aplikasi laser dan teleskop
• Filter optik – pembuatan filter bandpass, longpass, dan shortpass
• Beam splitter – komponen yang membagi berkas cahaya untuk interferometri

Kemampuan mengontrol ketebalan lapisan dalam skala angstrom membuat teknologi ini ideal untuk aplikasi optik presisi tinggi.

3. Industri Aerospace dan Penerbangan

Sektor aerospace memanfaatkan teknologi ini untuk berbagai aplikasi kritis:

• Pelapisan thermal barrier pada komponen turbin
• Coating pelindung korosi untuk struktur pesawat
• Deposisi lapisan reflektif pada panel surya satelit
• Pelapisan sensor dan instrumen navigasi

Ketahanan lapisan hasil Electron Beam Evaporation System terhadap kondisi ekstrem menjadikannya pilihan tepat untuk industri dengan standar keamanan tertinggi.

4. Perangkat Medis dan Biomedis

Di bidang kesehatan, sistem evaporasi berkas elektron digunakan untuk:

• Pelapisan biokompatibel pada implan ortopedi dan dental
• Coating antimikroba pada peralatan medis
• Deposisi elektroda pada sensor biomedis
• Pembuatan komponen perangkat diagnostik

Untuk mendukung pekerjaan laboratorium biomedis yang memerlukan presisi tinggi, penggunaan peralatan yang tepat sangat penting. Anda dapat menggunakan Single-channel Pipettes Electronic dPIPE untuk pengukuran sampel yang akurat dalam penelitian terkait.

5. Industri Elektronik Konsumer

Teknologi ini berperan penting dalam pembuatan berbagai produk elektronik sehari-hari:

• Display panel (LCD, OLED, LED)
• Touchscreen pada smartphone dan tablet
• Komponen memory storage
• Sensor pada perangkat wearable

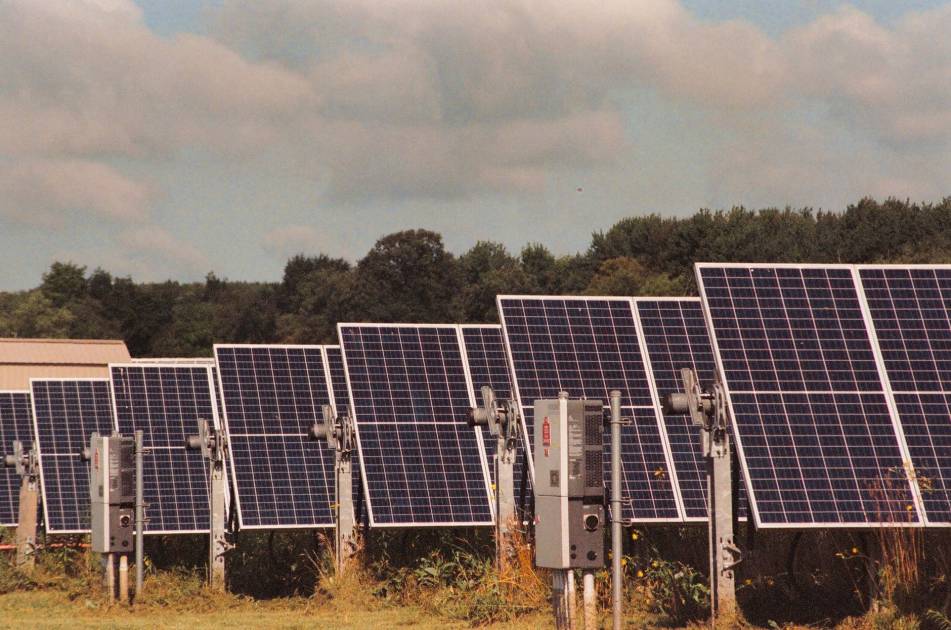

6. Energi Terbarukan dan Solar Cell

Dalam pengembangan energi terbarukan, Electron Beam Evaporation System digunakan untuk:

• Deposisi lapisan absorber pada sel surya thin-film
• Pelapisan transparent conductive oxide (TCO)
• Pembuatan back contact pada modul fotovoltaik
• Coating anti-reflektif untuk meningkatkan efisiensi panel surya

7. Penelitian dan Pengembangan Nanoteknologi

Laboratorium riset memanfaatkan sistem ini untuk:

• Fabrikasi nanostruktur dan thin films
• Pembuatan sampel untuk karakterisasi material
• Pengembangan prototipe perangkat nano-elektronik
• Studi fundamental tentang pertumbuhan film tipis

Dalam kegiatan laboratorium penelitian, akurasi pengukuran menjadi faktor kritis. Penggunaan 8 Channel Pipettes Electronic dPIPE+8 dapat meningkatkan efisiensi dan konsistensi dalam preparasi sampel eksperimen.

Keunggulan Electron Beam Evaporation System

Dibandingkan metode deposisi lainnya, Electron Beam Evaporation System menawarkan sejumlah keunggulan signifikan:

Kemurnian Lapisan Tinggi

Proses berlangsung dalam vakum tinggi (10^-6 hingga 10^-8 Torr), meminimalkan kontaminasi dari gas residual dan menghasilkan lapisan dengan kemurnian mendekati 99.99%.

Laju Deposisi Fleksibel

Sistem dapat dioperasikan pada laju deposisi rendah ( 100 Å/s) untuk produksi massal, memberikan fleksibilitas luar biasa.

Kompatibilitas Material Luas

Hampir semua jenis material dapat diuapkan, termasuk logam dengan titik lebur sangat tinggi seperti tungsten (3.422°C) dan molibdenum (2.623°C) yang sulit diproses dengan metode termal konvensional.

Kontrol Ketebalan Presisi

Dengan menggunakan crystal monitor atau ellipsometer, ketebalan lapisan dapat dikontrol hingga tingkat presisi sub-nanometer.

Skalabilitas Produksi

Sistem dapat didesain untuk keperluan R&D skala laboratorium hingga produksi industri dengan kapasitas tinggi.

Komponen Utama Electron Beam Evaporation System

Sebuah Electron Beam Evaporation System yang lengkap terdiri dari beberapa komponen esensial:

Ruang Vakum (Vacuum Chamber)

Terbuat dari stainless steel dengan kemampuan mencapai tekanan ultra-high vacuum. Desainnya memungkinkan akses mudah untuk loading/unloading substrat dan penggantian material target.

Sistem Pompa Vakum

Kombinasi pompa mekanik (rotary pump), pompa turbo-molekular, dan pompa cryogenic untuk mencapai level vakum yang dibutuhkan.

Electron Gun (E-Gun)

Komponen utama yang membangkitkan dan mengarahkan berkas elektron. Tersedia dalam konfigurasi single pocket hingga multi-pocket untuk deposisi multi-layer atau co-deposition.

Power Supply

Menyediakan tegangan tinggi dan arus yang dibutuhkan untuk operasi electron gun. Biasanya dilengkapi dengan sistem kontrol otomatis dan proteksi keamanan.

Sistem Monitoring

Meliputi quartz crystal microbalance (QCM), optical emission spectroscopy, dan residual gas analyzer untuk monitoring real-time proses deposisi.

Substrate Holder

Platform untuk menempatkan substrat, sering dilengkapi dengan sistem rotasi dan pemanas untuk meningkatkan uniformitas dan adhesi lapisan.

Panduan Penggunaan Electron Beam Evaporation System

Berikut adalah langkah-langkah umum dalam mengoperasikan Electron Beam Evaporation System dengan aman dan efektif:

Persiapan Sebelum Operasi

1. Pastikan semua sistem keamanan berfungsi dengan baik
2. Periksa level air pendingin dan pastikan sirkulasi lancar
3. Bersihkan substrat menggunakan prosedur cleaning yang sesuai
4. Siapkan material target dalam crucible yang tepat
5. Verifikasi kondisi filamen electron gun

Proses Pumping Down

1. Tutup chamber dan aktifkan pompa mekanik
2. Setelah mencapai rough vacuum, aktifkan pompa turbo
3. Tunggu hingga tekanan mencapai base pressure yang ditentukan
4. Lakukan baking jika diperlukan untuk menghilangkan outgassing

Proses Deposisi

1. Atur parameter deposisi (tegangan, arus, laju)
2. Lakukan pre-heating material target
3. Buka shutter dan mulai deposisi
4. Monitor ketebalan menggunakan sistem pengukuran
5. Tutup shutter setelah mencapai ketebalan target

Prosedur Shutdown

1. Matikan power supply electron gun
2. Tunggu material mendingin
3. Vent chamber secara perlahan
4. Keluarkan substrat dan material sisa
5. Dokumentasikan parameter proses untuk referensi

Untuk kegiatan laboratorium yang melibatkan preparasi larutan dan bahan kimia, penggunaan Bottle Top Dispenser Electronic dDISP sangat membantu dalam memastikan akurasi dan keamanan dispensing.

Tips Optimasi Hasil Deposisi

Untuk mendapatkan hasil optimal dari Electron Beam Evaporation System, perhatikan beberapa tips berikut:

Pemilihan Material Target

• Gunakan material dengan kemurnian tinggi (minimal 99.99%)
• Pilih bentuk material yang sesuai dengan crucible
• Pertimbangkan karakteristik penguapan material

Optimasi Parameter Proses

• Sesuaikan laju deposisi dengan jenis material dan aplikasi
• Atur suhu substrat untuk meningkatkan adhesi dan kristalinitas
• Gunakan rotasi substrat untuk meningkatkan uniformitas

Maintenance Rutin

• Bersihkan chamber secara berkala
• Ganti filamen sesuai jadwal
• Kalibrasi sistem monitoring secara reguler

Perbandingan dengan Metode PVD Lainnya

Untuk memberikan perspektif lebih luas, berikut perbandingan Electron Beam Evaporation System dengan metode Physical Vapor Deposition (PVD) lainnya:

Tren dan Perkembangan Teknologi

Teknologi Electron Beam Evaporation System terus berkembang seiring kemajuan industri. Beberapa tren terkini meliputi:

• Integrasi dengan AI dan Machine Learning – untuk optimasi parameter proses secara otomatis
• Multi-source e-beam systems – memungkinkan co-deposition material kompleks
• In-situ monitoring canggih – menggunakan spectroscopic ellipsometry dan XPS
• Pengembangan untuk material 2D – seperti graphene dan transition metal dichalcogenides

Menurut penelitian yang dipublikasikan dalam jurnal ilmiah ScienceDirect, teknologi e-beam evaporation terus mengalami inovasi signifikan dalam hal efisiensi dan kapabilitas deposisi material baru.

FAQ – Pertanyaan Umum tentang Electron Beam Evaporation System

Apa perbedaan antara Electron Beam Evaporation dan Thermal Evaporation?

Perbedaan utama terletak pada sumber energi untuk penguapan material. Electron Beam Evaporation System menggunakan berkas elektron berenergi tinggi yang dapat mencapai suhu sangat tinggi secara lokal, sehingga mampu menguapkan material dengan titik lebur tinggi seperti tungsten dan molibdenum. Sementara thermal evaporation menggunakan pemanasan resistif yang terbatas pada material dengan titik lebur lebih rendah. E-beam juga menghasilkan lapisan dengan kemurnian lebih tinggi karena hanya material target yang dipanaskan, bukan crucible-nya.

Berapa biaya investasi untuk Electron Beam Evaporation System?

Biaya investasi bervariasi tergantung spesifikasi dan kapasitas sistem. Untuk sistem skala laboratorium, investasi berkisar antara USD 100.000-500.000. Sistem produksi industri dapat mencapai USD 1-5 juta atau lebih. Faktor yang memengaruhi harga meliputi ukuran chamber, jumlah pocket e-gun, sistem monitoring, dan tingkat otomasi. Biaya operasional meliputi konsumsi listrik, material target, maintenance, dan penggantian komponen seperti filamen.

Apa saja material yang dapat dideposisi menggunakan E-Beam Evaporation?

Hampir semua jenis material dapat dideposisi menggunakan Electron Beam Evaporation System, termasuk: logam murni (Al, Au, Ag, Ti, Cr, Ni, Cu, W, Mo), paduan logam, oksida (SiO₂, TiO₂, Al₂O₃, ZrO₂), nitrida (TiN, Si₃N₄), fluorida (MgF₂, CaF₂), dan senyawa lainnya. Keunggulan utamanya adalah kemampuan menguapkan material dengan titik lebur sangat tinggi yang tidak dapat diproses dengan metode termal konvensional.

Kesimpulan

Electron Beam Evaporation System merupakan teknologi pelapisan yang sangat penting dalam berbagai industri modern, mulai dari semikonduktor, optik, aerospace, hingga perangkat medis. Kemampuannya menghasilkan lapisan tipis dengan kemurnian tinggi, ketebalan terkontrol, dan keseragaman excellent menjadikannya pilihan utama untuk aplikasi yang membutuhkan presisi tingkat tinggi.

Dengan memahami prinsip kerja, kegunaan, dan cara optimasi yang tepat, Anda dapat memaksimalkan potensi teknologi ini untuk kebutuhan riset maupun produksi. Perkembangan teknologi yang terus berlanjut juga membuka peluang aplikasi baru yang semakin luas di masa depan.
