7 Langkah Kalibrasi UV-LED Mask Aligner yang Tepat

Panduan Lengkap Kalibrasi UV-LED Mask Aligner untuk Hasil Fotolitografi Optimal

Kalibrasi UV-LED Mask Aligner merupakan prosedur krusial yang wajib dilakukan secara berkala untuk memastikan akurasi dan konsistensi proses fotolitografi di laboratorium maupun industri. Tanpa kalibrasi yang tepat, hasil pencitraan pola mikro pada substrat dapat mengalami penyimpangan yang berdampak pada kualitas produk akhir.

Artikel ini akan membahas secara mendalam tentang cara perawatan dan kalibrasi UV-LED Mask Aligner, mulai dari pemahaman dasar hingga langkah-langkah teknis yang dapat Anda terapkan. Simak panduan lengkapnya untuk memaksimalkan performa perangkat Anda.

Apa Itu UV-LED Mask Aligner?

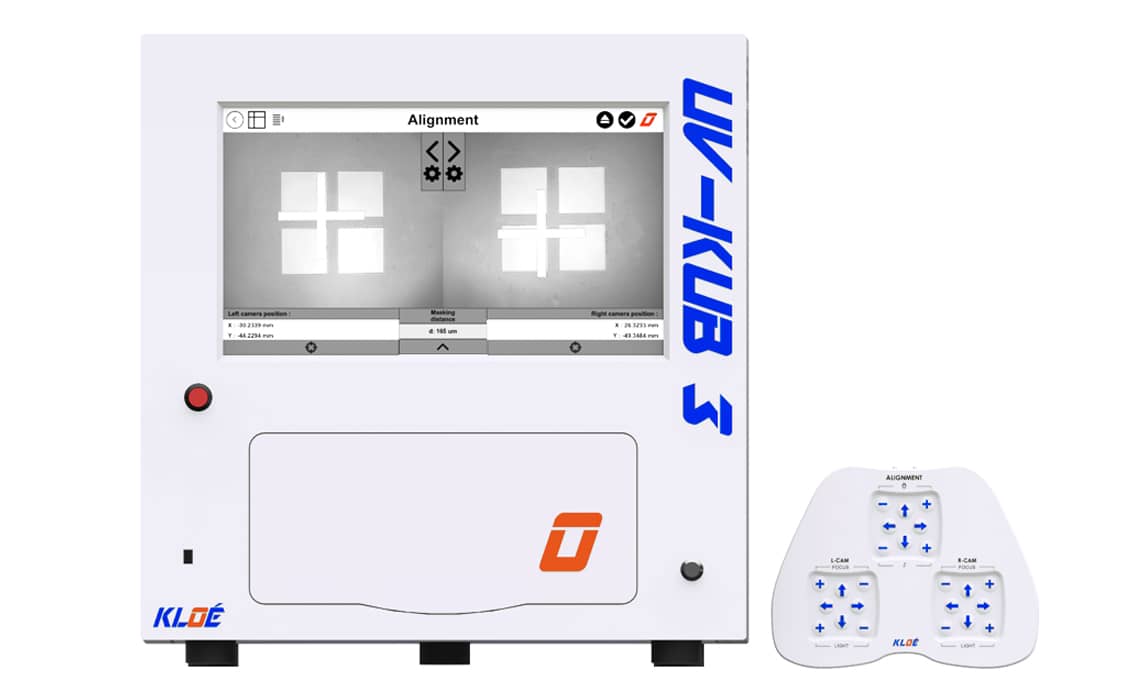

UV-LED Mask Aligner adalah perangkat canggih yang digunakan dalam proses fotolitografi modern untuk mentransfer pola mikro dari masker (photomask) ke permukaan fotoresist pada substrat seperti wafer silikon, kaca, atau material lainnya. Teknologi ini memanfaatkan sumber cahaya ultraviolet (UV) berbasis LED yang menawarkan efisiensi tinggi, stabilitas optimal, dan ramah lingkungan.

Komponen Utama UV-LED Mask Aligner

Untuk memahami proses kalibrasi UV-LED Mask Aligner dengan baik, Anda perlu mengenal komponen-komponen utamanya:

• Sumber Cahaya UV-LED: Menghasilkan radiasi ultraviolet dengan panjang gelombang spesifik (biasanya 365nm atau 405nm)
• Sistem Optik: Terdiri dari lensa, cermin, dan kolimator untuk mengarahkan cahaya secara presisi
• Stage Alignment: Platform yang dapat diatur posisinya untuk penyelarasan substrat dengan masker
• Vacuum Chuck: Sistem vakum untuk menahan substrat dan masker dengan stabil
• Mikroskop Alignment: Digunakan untuk mengamati dan menyesuaikan posisi pola
• Controller Unit: Mengatur parameter eksposur seperti waktu, intensitas, dan mode operasi

Keunggulan UV-LED Dibanding Lampu Merkuri Konvensional

Dibandingkan dengan sistem berbasis lampu merkuri, UV-LED Mask Aligner memiliki banyak keunggulan signifikan yang mempengaruhi prosedur kalibrasi:

Stabilitas intensitas yang lebih baik pada UV-LED membuat proses kalibrasi UV-LED Mask Aligner menjadi lebih mudah dan hasilnya lebih konsisten dalam jangka panjang.

Mengapa Kalibrasi UV-LED Mask Aligner Sangat Penting?

Kalibrasi berkala pada UV-LED Mask Aligner bukan sekadar prosedur rutin, melainkan investasi untuk menjaga kualitas produksi. Berikut alasan utama pentingnya kalibrasi:

1. Menjamin Akurasi Dimensi Pola

Pola mikro pada perangkat semikonduktor memiliki toleransi sangat ketat, seringkali dalam skala mikrometer atau bahkan nanometer. Kalibrasi yang tepat memastikan dimensi pola sesuai dengan desain.

2. Mengoptimalkan Dosis Eksposur

Intensitas UV yang terkalibrasi dengan benar menghasilkan dosis eksposur yang optimal, sehingga fotoresist dapat ter-develop dengan sempurna tanpa over-exposure atau under-exposure.

3. Mempertahankan Uniformitas Pencahayaan

Uniformitas cahaya yang baik di seluruh area eksposur sangat penting untuk konsistensi hasil di berbagai titik pada substrat.

4. Memperpanjang Umur Peralatan

Perawatan dan kalibrasi rutin dapat mendeteksi masalah sejak dini, mencegah kerusakan komponen yang lebih serius dan mahal.

Perawatan UV-LED Mask Aligner Sebelum Kalibrasi

Sebelum melakukan kalibrasi UV-LED Mask Aligner, perawatan berkala harus dilakukan untuk memastikan kondisi perangkat dalam keadaan optimal. Berikut langkah-langkah perawatannya:

Pembersihan Permukaan Optik dan Masker

Kebersihan komponen optik sangat mempengaruhi kualitas pencahayaan dan hasil eksposur:

• Gunakan kain mikrofiber berkualitas tinggi dan larutan pembersih optik khusus untuk membersihkan lensa, cermin, serta masker
• Hindari penggunaan tisu kasar atau bahan abrasif yang dapat menggores permukaan optik
• Bersihkan dengan gerakan melingkar lembut dari tengah ke tepi
• Periksa permukaan menggunakan lampu inspeksi untuk memastikan tidak ada residu atau partikel tersisa
• Lakukan pembersihan di lingkungan cleanroom atau area dengan kontaminasi rendah

Pemeriksaan Sistem Vakum

Sistem vakum yang berfungsi dengan baik sangat penting untuk menahan substrat dan masker:

• Periksa tekanan vakum menggunakan gauge meter, pastikan mencapai nilai yang ditentukan pabrikan
• Cek kebocoran pada selang dan sambungan vakum
• Bersihkan filter vakum dari debu dan partikel
• Pastikan vacuum chuck tidak ada kerusakan atau goresan

Inspeksi Mechanical Stage

Stage alignment harus bergerak dengan halus dan presisi:

• Periksa gerakan sumbu X, Y, dan Z untuk memastikan tidak ada hambatan
• Lumrikasi bagian mekanis sesuai rekomendasi pabrikan
• Cek kekencangan baut dan sekrup pengikat
• Verifikasi akurasi pembacaan skala micrometer

Pengecekan Sistem Kelistrikan

Stabilitas listrik mempengaruhi konsistensi output UV-LED:

• Pastikan tegangan input sesuai spesifikasi
• Periksa kondisi kabel dan konektor
• Cek fungsi interlock keamanan
• Verifikasi tampilan panel kontrol berfungsi normal

7 Langkah Kalibrasi UV-LED Mask Aligner yang Benar

Berikut adalah prosedur kalibrasi UV-LED Mask Aligner yang komprehensif untuk memastikan performa optimal:

Langkah 1: Persiapan Alat dan Lingkungan

Sebelum memulai kalibrasi, pastikan kondisi berikut terpenuhi:

• Ruangan memiliki suhu stabil (20-25°C) dan kelembaban terkontrol (40-60% RH)
• Perangkat telah dinyalakan minimal 15 menit untuk stabilisasi
• Siapkan UV radiometer/power meter yang sudah terkalibrasi
• Siapkan test wafer atau substrat referensi
• Dokumentasikan kondisi awal sebelum kalibrasi

Langkah 2: Kalibrasi Intensitas UV

Pengukuran dan penyesuaian intensitas UV adalah inti dari kalibrasi UV-LED Mask Aligner:

• Tempatkan sensor UV radiometer pada posisi substrat
• Aktifkan sumber UV-LED pada setting standar
• Ukur intensitas di beberapa titik (minimal 5 titik: tengah dan 4 sudut)
• Hitung rata-rata dan uniformitas pencahayaan
• Sesuaikan power setting jika intensitas tidak sesuai spesifikasi
• Target uniformitas umumnya > 95%

Langkah 3: Kalibrasi Alignment Optik

Penyelarasan sistem optik memastikan pola masker ditransfer dengan akurat:

• Gunakan masker alignment khusus dengan pola referensi
• Periksa fokus mikroskop alignment pada kedua objective
• Sesuaikan posisi masker stage dan wafer stage hingga pola alignment tepat bertumpuk
• Verifikasi parallelism antara masker dan substrat
• Catat posisi zero reference untuk semua sumbu

Langkah 4: Kalibrasi Gap Setting

Jarak antara masker dan substrat (gap) mempengaruhi resolusi pola:

• Gunakan gauge block atau interferometer untuk mengukur gap
• Sesuaikan gap pada berbagai setting (contact, proximity, projection)
• Verifikasi konsistensi gap di seluruh area eksposur
• Dokumentasikan nilai gap aktual vs setting

Langkah 5: Kalibrasi Timer Eksposur

Akurasi waktu eksposur sangat penting untuk dosis yang tepat:

• Gunakan stopwatch presisi atau timer eksternal sebagai referensi
• Uji berbagai setting waktu (1s, 5s, 10s, 30s)
• Hitung deviasi dan sesuaikan jika diperlukan
• Toleransi umumnya ±0.1 detik atau ±1%

Langkah 6: Verifikasi dengan Test Exposure

Validasi hasil kalibrasi dengan eksposur aktual:

• Siapkan wafer dengan fotoresist standar
• Lakukan eksposur dengan parameter yang sudah dikalibrasi
• Proses develop sesuai prosedur
• Periksa hasil pola di bawah mikroskop
• Ukur dimensi pola dan bandingkan dengan target

Langkah 7: Dokumentasi dan Pencatatan

Dokumentasi yang baik mendukung quality control dan troubleshooting:

• Catat semua parameter kalibrasi dalam logbook
• Simpan data pengukuran untuk analisis tren
• Buat jadwal kalibrasi berikutnya
• Arsipkan sertifikat kalibrasi alat ukur yang digunakan

Frekuensi Kalibrasi UV-LED Mask Aligner yang Direkomendasikan

Jadwal kalibrasi yang tepat membantu menjaga konsistensi kualitas produksi:

Menurut pedoman dari International Organization for Standardization (ISO), kalibrasi peralatan laboratorium harus dilakukan secara berkala dengan dokumentasi yang lengkap untuk memenuhi standar kualitas internasional.

Troubleshooting Masalah Umum pada UV-LED Mask Aligner

Berikut beberapa masalah yang sering ditemui dan solusinya:

Intensitas UV Tidak Stabil

• Penyebab: LED aging, power supply bermasalah, atau kontaminasi optik
• Solusi: Bersihkan komponen optik, periksa power supply, atau ganti LED jika sudah melewati masa pakai

Hasil Alignment Tidak Presisi

• Penyebab: Mechanical backlash, getaran, atau kesalahan operator
• Solusi: Kalibrasi ulang stage, perbaiki mounting, dan latih ulang operator

Uniformitas Pencahayaan Buruk

• Penyebab: Misalignment optik atau kerusakan reflektor
• Solusi: Re-alignment sistem optik dan ganti komponen yang rusak

Aplikasi UV-LED Mask Aligner di Berbagai Industri

UV-LED Mask Aligner digunakan secara luas di berbagai sektor:

Industri Semikonduktor

Pembuatan integrated circuit (IC), sensor, dan komponen mikroelektronika memerlukan pola dengan presisi tinggi yang hanya dapat dicapai dengan alat yang terkalibrasi sempurna.

Penelitian dan Pengembangan

Lembaga riset dan universitas menggunakan perangkat ini untuk eksperimen material baru, fabrikasi MEMS (Micro-Electro-Mechanical Systems), dan pengembangan teknologi nano.

Industri Biomedis

Pembuatan microfluidic devices, biosensor, dan implantable medical devices memerlukan kualitas fotolitografi yang konsisten. Dalam konteks peralatan medis lainnya, berbagai produk seperti OneHealth ANESTHESIA MASK juga memerlukan proses manufaktur yang presisi untuk menjamin keamanan pasien.

Industri Display

Panel LCD, OLED, dan touch screen membutuhkan proses patterning yang akurat untuk menghasilkan display berkualitas tinggi.

Tips Menjaga Performa UV-LED Mask Aligner Tetap Optimal

Selain kalibrasi rutin, berikut tips tambahan untuk memaksimalkan performa alat:

• Kontrol Lingkungan: Jaga suhu dan kelembaban ruangan tetap stabil
• Preventive Maintenance: Jadwalkan perawatan berkala sebelum masalah terjadi
• Training Operator: Pastikan semua pengguna terlatih dengan baik
• Spare Parts: Siapkan komponen cadangan untuk menghindari downtime lama
• Service Contract: Pertimbangkan kontrak servis dengan vendor untuk dukungan teknis

Dalam industri medis dan laboratorium, standar perawatan peralatan sangat ketat. Sama halnya dengan peralatan training medis seperti Prestan CPR Training Face Mask with Adaptor Adult PP-AMASK-ADT-10 yang juga memerlukan perawatan dan pengecekan berkala untuk memastikan fungsinya tetap optimal dalam simulasi pelatihan.

Standar dan Regulasi Terkait Kalibrasi Peralatan Laboratorium

Kalibrasi UV-LED Mask Aligner harus mengacu pada standar yang berlaku:

• ISO 17025: Standar kompetensi laboratorium pengujian dan kalibrasi
• GMP (Good Manufacturing Practice): Untuk industri farmasi dan medical devices
• SEMI Standards: Standar khusus untuk industri semikonduktor

Kepatuhan terhadap standar ini tidak hanya menjamin kualitas produk, tetapi juga memenuhi persyaratan audit dan sertifikasi.

FAQ Seputar Kalibrasi UV-LED Mask Aligner

Berapa lama waktu yang dibutuhkan untuk kalibrasi UV-LED Mask Aligner secara lengkap?

Kalibrasi lengkap UV-LED Mask Aligner biasanya membutuhkan waktu 2-4 jam, tergantung kompleksitas alat dan jumlah parameter yang dikalibrasi. Kalibrasi parsial untuk intensitas UV saja dapat dilakukan dalam 30-60 menit.

Apakah kalibrasi harus dilakukan oleh teknisi bersertifikat?

Untuk kalibrasi rutin internal, operator yang terlatih dapat melakukannya dengan mengikuti prosedur yang ditetapkan. Namun, kalibrasi tahunan atau setelah perbaikan besar sebaiknya dilakukan oleh teknisi bersertifikat dari vendor atau lembaga kalibrasi terakreditasi untuk memastikan validitas hasil.

Apa tanda-tanda UV-LED Mask Aligner perlu segera dikalibrasi?

Beberapa indikasi yang menunjukkan alat perlu dikalibrasi antara lain: hasil eksposur tidak konsisten, dimensi pola menyimpang dari target, uniformitas pencahayaan menurun (terlihat dari variasi ketebalan fotoresist), dan alarm atau warning dari sistem self-diagnostic. Jika menemukan tanda-tanda ini, segera lakukan kalibrasi untuk mencegah reject rate yang tinggi.

Kesimpulan

Kalibrasi UV-LED Mask Aligner merupakan prosedur penting yang tidak boleh diabaikan dalam operasional laboratorium fotolitografi. Dengan mengikuti langkah-langkah kalibrasi yang tepat dan menjaga jadwal perawatan rutin, Anda dapat memastikan hasil produksi yang konsisten, meminimalkan reject rate, dan memperpanjang umur peralatan.

Investasi waktu dan sumber daya untuk kalibrasi yang proper akan memberikan return yang signifikan dalam jangka panjang, baik dari segi kualitas produk maupun efisiensi operasional. Pastikan untuk selalu mendokumentasikan setiap aktivitas kalibrasi dan mengacu pada standar yang berlaku di industri Anda.
