X-Ray C-Arm: Panduan Lengkap Alat Imaging Modern 2024

Dalam praktik medis modern, kebutuhan akan X-Ray C-Arm semakin meningkat seiring berkembangnya teknologi kesehatan. Alat pencitraan canggih ini telah menjadi tulang punggung berbagai prosedur medis, mulai dari operasi ortopedi hingga intervensi kardiologi. Artikel ini akan membahas secara komprehensif tentang X-Ray C-Arm, termasuk fitur unggulan, keunggulan, aplikasi klinis, serta panduan pemilihan yang tepat untuk fasilitas kesehatan Anda.

Apa Itu X-Ray C-Arm?

X-Ray C-Arm adalah perangkat pencitraan medis yang menggunakan teknologi fluoroskopi untuk menghasilkan gambar real-time dari struktur internal tubuh pasien. Nama “C-Arm” berasal dari bentuk lengannya yang menyerupai huruf “C”, yang menghubungkan sumber sinar-X (X-ray tube) di satu sisi dengan detektor gambar (image intensifier atau flat panel detector) di sisi lainnya.

Desain unik ini memungkinkan fleksibilitas luar biasa dalam pengambilan gambar dari berbagai sudut tanpa perlu memindahkan posisi pasien. Hal ini sangat krusial dalam prosedur bedah yang memerlukan visualisasi kontinyu dari area yang sedang dioperasi.

Menurut World Health Organization (WHO), perangkat pencitraan medis seperti X-Ray C-Arm termasuk dalam kategori alat kesehatan esensial yang mendukung diagnosis dan pengobatan yang akurat.

Komponen Utama X-Ray C-Arm

Untuk memahami cara kerja X-Ray C-Arm secara menyeluruh, penting untuk mengenal komponen-komponen utamanya:

1. Generator Sinar-X

Generator berfungsi menghasilkan tegangan tinggi yang diperlukan untuk memproduksi sinar-X. Kualitas generator menentukan kemampuan penetrasi dan kualitas gambar yang dihasilkan. Generator modern dilengkapi dengan teknologi high-frequency yang menghasilkan output lebih stabil dan konsisten.

2. Tabung Sinar-X (X-Ray Tube)

Komponen ini mengubah energi listrik menjadi sinar-X. Tabung berkualitas tinggi memiliki focal spot yang kecil untuk menghasilkan gambar dengan resolusi superior. Kapasitas heat unit yang besar memungkinkan penggunaan berkelanjutan tanpa overheating.

3. Image Intensifier atau Flat Panel Detector

Komponen ini menangkap sinar-X yang telah melewati tubuh pasien dan mengubahnya menjadi gambar visual. Teknologi flat panel detector (FPD) merupakan inovasi terbaru yang menawarkan kualitas gambar lebih baik dengan dosis radiasi lebih rendah dibandingkan image intensifier konvensional.

4. Monitor dan Sistem Pengolahan Gambar

Monitor high-resolution menampilkan gambar secara real-time, sementara workstation pengolahan gambar memungkinkan penyimpanan, manipulasi, dan analisis hasil pencitraan. Sistem modern mendukung format DICOM untuk integrasi dengan PACS rumah sakit.

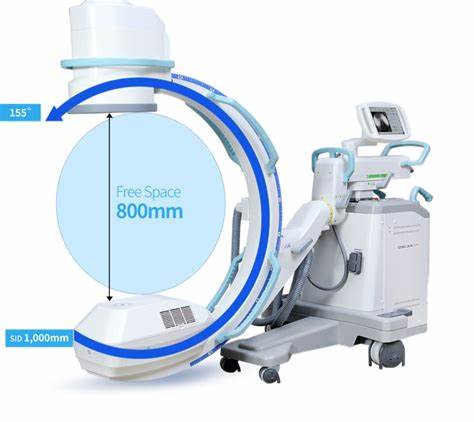

5. C-Arm dan Sistem Positioning

Struktur mekanis berbentuk C dengan sistem motorized atau manual positioning memungkinkan rotasi orbital, angular, dan horizontal untuk mendapatkan sudut pengambilan gambar optimal.

Fitur-Fitur Unggulan X-Ray C-Arm Modern

Teknologi X-Ray C-Arm terus berkembang dengan berbagai fitur canggih yang meningkatkan performa dan keamanan:

Pencitraan Real-Time Berkualitas Tinggi

Kemampuan fluoroskopi memungkinkan visualisasi langsung selama prosedur medis berlangsung. Dokter dapat melihat pergerakan instrumen bedah, aliran kontras, atau posisi implan secara real-time, memungkinkan koreksi instan jika diperlukan.

Resolusi Gambar Superior

Dengan teknologi flat panel detector dan algoritma pengolahan gambar terkini, X-Ray C-Arm modern menghasilkan gambar dengan detail anatomis yang sangat jelas. Resolusi spasial tinggi membantu identifikasi struktur kecil seperti pembuluh darah atau fragmen tulang.

Fleksibilitas Positioning Multi-Axis

Desain C-arm memungkinkan berbagai mode positioning termasuk:

• Rotasi Orbital: Perputaran di sekitar sumbu horizontal
• Rotasi Angular: Pergerakan sudut untuk proyeksi oblique
• Rotasi Horizontal: Pergerakan ke kiri dan kanan
• Vertikal Movement: Penyesuaian ketinggian

Antarmuka Pengguna Intuitif

Touchscreen modern dengan menu yang user-friendly memudahkan operator dalam mengatur parameter eksposur, menyimpan protokol, dan mengakses gambar sebelumnya. Beberapa sistem dilengkapi voice control dan gesture recognition.

Dosis Radiasi Rendah

Fitur seperti pulsed fluoroscopy, automatic dose rate control, dan virtual collimation membantu meminimalkan paparan radiasi bagi pasien dan staf medis tanpa mengorbankan kualitas gambar.

Konektivitas dan Integrasi

Kemampuan networking memungkinkan transfer gambar ke PACS, integrasi dengan rekam medis elektronik, serta remote diagnosis. Ini sejalan dengan tren digitalisasi pelayanan kesehatan yang semakin berkembang.

Keunggulan Menggunakan X-Ray C-Arm

Implementasi X-Ray C-Arm di fasilitas kesehatan memberikan berbagai keunggulan signifikan:

Akurasi Diagnostik yang Ditingkatkan

Kemampuan pencitraan real-time dengan resolusi tinggi memungkinkan diagnosis yang lebih akurat. Dokter dapat mengidentifikasi patologi, fraktur, atau anomali vaskular dengan tingkat kepercayaan lebih tinggi, mengurangi risiko misdiagnosis.

Efisiensi Prosedur yang Optimal

Visualisasi langsung mempercepat prosedur dengan memungkinkan dokter melihat hasil intervensi secara instan. Ini mengurangi waktu operasi, meminimalkan anestesi, dan meningkatkan throughput ruang operasi.

Keamanan Pasien yang Lebih Baik

Panduan real-time mengurangi risiko komplikasi seperti perforasi organ atau penempatan implan yang tidak tepat. Teknologi dosis rendah juga melindungi pasien dari paparan radiasi berlebihan.

Fleksibilitas Aplikasi Klinis

Satu unit X-Ray C-Arm dapat digunakan untuk berbagai prosedur di berbagai departemen, dari ortopedi hingga kardiologi. Mobilitas perangkat memungkinkan penggunaan di ruang operasi, UGD, atau unit rawat intensif.

Return on Investment yang Menarik

Meskipun investasi awal cukup signifikan, X-Ray C-Arm memberikan ROI positif melalui peningkatan kapasitas prosedur, efisiensi operasional, dan kemampuan menawarkan layanan medis canggih yang dapat meningkatkan pendapatan fasilitas kesehatan.

Aplikasi Klinis X-Ray C-Arm

X-Ray C-Arm memiliki aplikasi luas di berbagai bidang medis:

Ortopedi dan Traumatologi

Penggunaan paling umum X-Ray C-Arm adalah dalam prosedur ortopedi seperti:

• Reduksi dan fiksasi fraktur
• Pemasangan implan dan prosthesis
• Arthroskopi
• Vertebroplasty dan kyphoplasty
• Penanganan trauma muskuloskeletal

Kardiologi Intervensi

Dalam laboratorium kateterisasi jantung, C-Arm digunakan untuk:

• Angiografi koroner
• Pemasangan stent
• Ablasi aritmia
• Pemasangan pacemaker dan ICD

Bedah Vaskular

Prosedur vaskular yang memanfaatkan C-Arm meliputi:

• Angiografi perifer
• Embolisasi
• Pemasangan filter vena cava
• Repair aneurisma endovaskular

Neurologi dan Bedah Saraf

Aplikasi neurologis mencakup:

• Angiografi serebral
• Coiling aneurisma
• Prosedur spine intervensi
• Biopsi terpandu

Urologi

Dalam urologi, C-Arm mendukung prosedur seperti:

• Litotripsi
• Pemasangan stent ureter
• Nefroskopi perkutan

Pain Management

Untuk manajemen nyeri, C-Arm memandu:

• Injeksi epidural
• Blok saraf
• Ablasi radiofrekuensi

Jenis-Jenis X-Ray C-Arm

Berdasarkan ukuran dan kapabilitas, X-Ray C-Arm dapat dikategorikan menjadi:

Mini C-Arm

Didesain untuk pencitraan ekstremitas seperti tangan, pergelangan tangan, kaki, dan pergelangan kaki. Ukurannya kompak dengan footprint minimal, ideal untuk klinik ortopedi atau praktik podiatri. Dosis radiasi sangat rendah dan biaya operasional minimal.

Compact/Mobile C-Arm

Merupakan tipe paling umum di rumah sakit. Menawarkan keseimbangan antara portabilitas dan kapabilitas pencitraan. Cocok untuk prosedur ortopedi umum, pain management, dan prosedur vaskular sederhana.

Full-Size C-Arm

Dengan field of view lebih besar dan kapabilitas pencitraan lebih canggih, tipe ini digunakan untuk prosedur kardiovaskular dan neurologi yang memerlukan cakupan anatomis luas dan kualitas gambar premium.

3D C-Arm

Dilengkapi kemampuan cone-beam CT (CBCT), memungkinkan rekonstruksi gambar 3D intraoperatif. Sangat berharga dalam prosedur kompleks yang memerlukan visualisasi volumetrik seperti bedah spine dan trauma pelvis.

Panduan Memilih X-Ray C-Arm yang Tepat

Pemilihan X-Ray C-Arm harus mempertimbangkan berbagai faktor:

Kebutuhan Klinis

Identifikasi prosedur utama yang akan dilakukan. Jika fokus pada ekstremitas, mini C-Arm mungkin cukup. Untuk prosedur kardiovaskular kompleks, diperlukan full-size C-Arm dengan flat panel detector.

Volume Prosedur

Fasilitas dengan volume tinggi memerlukan sistem dengan kapasitas heat unit besar dan durabilitas komponen yang superior untuk menghindari downtime.

Ruang dan Mobilitas

Pertimbangkan ukuran ruang operasi dan apakah perangkat perlu dipindahkan antar ruangan. Mobile C-Arm menawarkan fleksibilitas lebih tinggi.

Anggaran

Selain harga pembelian, perhitungkan biaya operasional termasuk maintenance, suku cadang, dan konsumsi daya. Sistem dengan teknologi lebih baru mungkin lebih efisien dalam jangka panjang.

Dukungan Teknis

Pilih vendor dengan jaringan service yang luas dan responsif. Ketersediaan suku cadang dan teknisi berpengalaman sangat penting untuk meminimalkan downtime.

Keselamatan Radiasi dalam Penggunaan X-Ray C-Arm

Aspek keselamatan radiasi sangat penting dalam pengoperasian X-Ray C-Arm:

Prinsip ALARA

Terapkan prinsip As Low As Reasonably Achievable (ALARA) dengan mengoptimalkan parameter eksposur, membatasi waktu fluoroskopi, dan menggunakan kolimasi yang tepat.

Proteksi untuk Staf

Staf harus menggunakan apron timbal, thyroid shield, dan kacamata proteksi. Dosimeter personal wajib digunakan untuk monitoring paparan kumulatif.

Proteksi untuk Pasien

Gunakan gonad shield jika memungkinkan, batasi area yang terpapar, dan dokumentasikan dosis untuk setiap prosedur.

Desain Ruangan

Ruangan harus memiliki shielding yang memadai sesuai regulasi. Pintu berinterlock dan warning light membantu mencegah paparan tidak disengaja.

Sebagai referensi, Kementerian Kesehatan RI telah menetapkan standar keselamatan radiasi yang harus dipatuhi oleh semua fasilitas kesehatan yang mengoperasikan peralatan radiologi.

Maintenance dan Perawatan X-Ray C-Arm

Untuk memastikan performa optimal dan umur pakai panjang, X-Ray C-Arm memerlukan perawatan rutin:

Preventive Maintenance

Jadwalkan pemeriksaan berkala oleh teknisi bersertifikasi untuk kalibrasi, penggantian komponen aus, dan update software.

Quality Assurance

Lakukan uji QA harian dan periodik untuk memastikan kualitas gambar dan akurasi dosis tetap dalam spesifikasi.

Pembersihan dan Disinfeksi

Bersihkan permukaan perangkat secara rutin untuk mencegah kontaminasi silang dan menjaga penampilan profesional.

Dokumentasi

Catat semua aktivitas maintenance, perbaikan, dan hasil uji QA untuk compliance dan troubleshooting.

Teknologi Imaging Pendukung Lainnya

Selain X-Ray C-Arm, fasilitas kesehatan modern juga memanfaatkan berbagai teknologi imaging pendukung untuk diagnosis dan penelitian. Untuk kebutuhan laboratorium dan penelitian biomedis, sistem pencitraan seperti Gel Imaging System GEP-GDX6T menawarkan solusi dokumentasi hasil elektroforesis yang akurat.

Bagi laboratorium yang membutuhkan sistem terintegrasi, Integrated Gel Imaging System GEP-GDX5T menyediakan kemudahan operasional dengan fitur all-in-one. Sementara untuk kebutuhan penelitian dengan sensitivitas tinggi, Automatic Chemiluminescence Gel Imaging System GEP-GD900 memberikan hasil deteksi chemiluminescence yang superior.

Pilihan sistem imaging yang komprehensif memungkinkan institusi kesehatan dan penelitian untuk memenuhi berbagai kebutuhan diagnostik dan analitis secara efektif.

Tren Masa Depan X-Ray C-Arm

Teknologi X-Ray C-Arm terus berevolusi dengan berbagai inovasi menarik:

Artificial Intelligence

Integrasi AI untuk automatic image enhancement, anatomical recognition, dan workflow optimization akan meningkatkan efisiensi dan akurasi.

Augmented Reality

Overlay gambar C-Arm pada field of view surgeon melalui smart glasses akan memberikan pengalaman surgical navigation yang lebih intuitif.

Robotics

Robotic C-Arm dengan positioning otomatis berbasis pre-planned trajectory akan meningkatkan presisi dan mengurangi paparan radiasi untuk staf.

Hybrid Operating Rooms

C-Arm canggih menjadi komponen integral hybrid OR yang menggabungkan kemampuan diagnostik dan intervensi dalam satu ruangan.

FAQ Seputar X-Ray C-Arm

Berapa harga X-Ray C-Arm untuk rumah sakit?

Harga X-Ray C-Arm bervariasi tergantung tipe dan fiturnya. Mini C-Arm berkisar ratusan juta rupiah, mobile C-Arm standar antara 1-3 miliar rupiah, sementara full-size C-Arm dengan flat panel detector bisa mencapai 5-10 miliar rupiah. Faktor seperti brand, garansi, dan dukungan teknis juga mempengaruhi harga.

Apakah X-Ray C-Arm aman untuk pasien?

Ya, X-Ray C-Arm aman jika dioperasikan dengan benar mengikuti prinsip ALARA. C-Arm modern dilengkapi fitur dose reduction yang meminimalkan paparan radiasi. Manfaat diagnostik dan terapeutik yang diperoleh umumnya jauh melebihi risiko radiasi yang minimal.

Apa perbedaan X-Ray C-Arm dengan CT Scan?

X-Ray C-Arm menghasilkan gambar 2D real-time (fluoroskopi) dan bersifat mobile, ideal untuk panduan prosedur intervensi. CT Scan menghasilkan gambar 3D cross-sectional dengan detail anatomis lebih tinggi, namun stasioner dan tidak untuk real-time guidance. Beberapa C-Arm modern memiliki kemampuan cone-beam CT untuk rekonstruksi 3D terbatas.

Kesimpulan

X-Ray C-Arm telah menjadi perangkat esensial dalam pelayanan kesehatan modern, mendukung berbagai prosedur diagnostik dan intervensi dengan kemampuan pencitraan real-time yang superior. Pemilihan sistem yang tepat, pengoperasian yang benar, serta perawatan rutin akan memastikan investasi ini memberikan manfaat optimal bagi fasilitas kesehatan dan pasien.

Dengan perkembangan teknologi yang terus berlanjut, X-Ray C-Arm akan semakin canggih dan terintegrasi dengan ekosistem digital kesehatan, membuka peluang baru dalam diagnosis dan pengobatan yang lebih presisi dan efisien.
