Prinsip Kerja Diaphragm Pump: Fitur & 7 Manfaat Utama

Pengertian dan Prinsip Kerja Diaphragm Pump

Pompa adalah komponen penting dalam berbagai sistem industri yang melibatkan pemindahan cairan atau fluida. Salah satu jenis pompa yang sangat fleksibel dan banyak digunakan di berbagai sektor adalah diaphragm pump (pompa diafragma). Memahami prinsip kerja diaphragm pump sangat penting bagi Anda yang bekerja di industri kimia, farmasi, makanan, maupun pertambangan.

Diaphragm pump merupakan jenis pompa positive displacement yang menggunakan membran fleksibel sebagai elemen utama untuk memindahkan fluida. Pompa ini mampu menangani fluida dengan viskositas tinggi, cairan abrasif, serta bahan kimia agresif tanpa merusak strukturnya. Keunggulan ini menjadikan pompa diafragma sebagai pilihan utama di berbagai aplikasi industri yang membutuhkan keandalan tinggi.

Prinsip Kerja Diaphragm Pump Secara Detail

Untuk memahami prinsip kerja diaphragm pump secara menyeluruh, kita perlu mengetahui mekanisme yang terjadi di dalam pompa. Berikut adalah tahapan kerja pompa diafragma:

1. Fase Hisap (Suction Stroke)

Pada fase ini, membran diafragma bergerak mundur atau mengembang ke arah luar. Gerakan ini menciptakan ruang vakum di dalam chamber pompa. Akibat perbedaan tekanan yang terjadi, katup inlet terbuka dan fluida terhisap masuk ke dalam ruang pompa. Sementara itu, katup outlet tetap tertutup untuk mencegah aliran balik.

2. Fase Tekan (Discharge Stroke)

Setelah fase hisap selesai, membran diafragma bergerak maju atau menekan ke arah dalam. Tekanan yang dihasilkan oleh gerakan membran mendorong fluida keluar melalui katup outlet yang kini terbuka. Pada saat yang sama, katup inlet tertutup untuk mencegah fluida kembali ke sumber.

3. Siklus Berulang

Kedua fase tersebut terjadi secara berulang dan kontinyu, menghasilkan aliran fluida yang stabil. Frekuensi siklus ini dapat diatur sesuai kebutuhan aplikasi, baik melalui pengaturan tekanan udara pada tipe pneumatik maupun kecepatan motor pada tipe elektrik.

Prinsip kerja yang sederhana namun efektif ini membuat diaphragm pump sangat andal untuk berbagai kondisi operasi. Untuk aplikasi laboratorium yang membutuhkan presisi tinggi, Anda dapat mempertimbangkan Diaphragm Vacuum Pump VACP-D21 yang dirancang khusus untuk kebutuhan vakum presisi.

Fitur Utama Desain Diaphragm Pump

Desain diaphragm pump memiliki karakteristik unik yang membedakannya dari pompa jenis lain. Berikut adalah fitur-fitur utama yang perlu Anda ketahui:

Membran Fleksibel (Diaphragm)

Komponen utama yang menjadi jantung pompa diafragma adalah membran fleksibel. Material membran dipilih berdasarkan aplikasi dan jenis fluida yang akan dipompa:

Elastomer – Cocok untuk aplikasi umum dengan harga ekonomis
PTFE (Teflon) – Ideal untuk fluida kimia agresif dan aplikasi food-grade
Karet Nitril (NBR) – Tahan terhadap minyak dan hidrokarbon
EPDM – Sangat baik untuk asam, basa, dan cairan polar
Viton – Ketahanan superior terhadap suhu tinggi dan bahan kimia

Membran bergerak maju mundur untuk menciptakan perbedaan tekanan dan mengalirkan fluida secara efisien.

Katup Inlet dan Outlet

Sistem katup pada diaphragm pump berfungsi untuk mengontrol arah aliran fluida secara otomatis. Tipe katup yang umum digunakan meliputi:

Ball Valve – Memberikan seal yang rapat dan respons cepat
Flap Valve – Cocok untuk fluida dengan partikel suspended
Duck Bill Valve – Ideal untuk aplikasi dengan tekanan rendah

Desain Tanpa Seal (Seal-less)

Salah satu keunggulan utama diaphragm pump adalah desain tanpa mechanical seal. Keuntungan dari desain ini meliputi:

Mengurangi risiko kebocoran dan kontaminasi
Tidak memerlukan pelumasan yang bersentuhan dengan fluida
Ideal untuk aplikasi higienis seperti makanan dan farmasi
Meminimalkan kebutuhan maintenance

Untuk aplikasi yang membutuhkan ketahanan terhadap korosi tinggi, Diaphragm Vacuum Pump dengan Anticorrosive Pump Head menjadi solusi yang tepat.

Penggerak Pneumatik atau Elektrik

Diaphragm pump dapat digerakkan dengan dua metode utama:

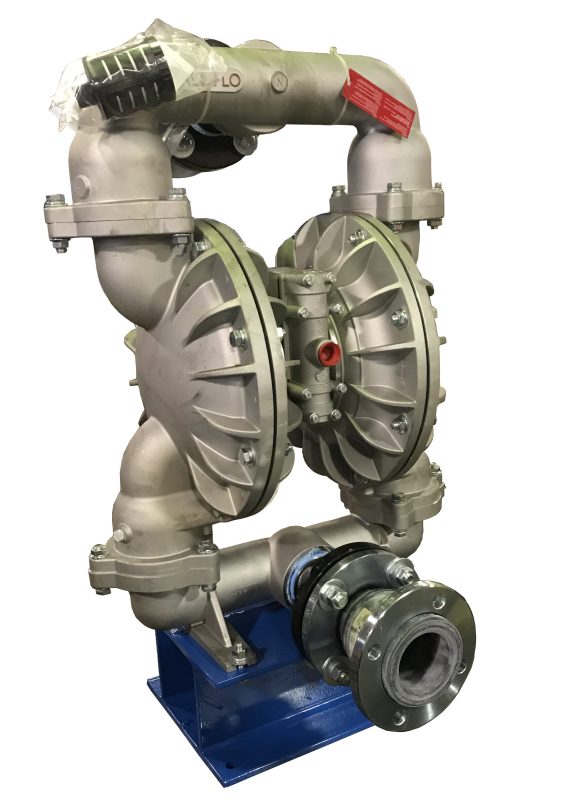

1. Air Operated Double Diaphragm (AODD)

Menggunakan udara terkompresi sebagai sumber tenaga
Ideal untuk area berbahaya (explosion-proof)
Mudah mengatur laju aliran dengan mengubah tekanan udara
Self-priming dan dapat berjalan kering tanpa kerusakan

2. Motor Elektrik

Efisiensi energi lebih tinggi
Kontrol presisi yang lebih baik
Cocok untuk aplikasi kontinyu dengan laju aliran konstan
Lebih hemat dalam operasional jangka panjang

Bodi Tahan Korosi

Material bodi pompa dipilih berdasarkan kompatibilitas dengan fluida yang dipompa:

Stainless Steel 316 – Ketahanan korosi excellent untuk sebagian besar aplikasi
Polypropylene – Ekonomis dan tahan terhadap banyak zat kimia
PVDF (Kynar) – Ketahanan superior terhadap asam kuat
Aluminium – Ringan dan cocok untuk aplikasi umum

7 Manfaat Utama Penggunaan Diaphragm Pump

Memahami prinsip kerja diaphragm pump akan membantu Anda menyadari berbagai manfaat yang ditawarkan. Berikut adalah tujuh manfaat utama menggunakan pompa diafragma:

1. Kemampuan Self-Priming

Diaphragm pump memiliki kemampuan self-priming yang sangat baik, artinya pompa dapat menghisap fluida dari ketinggian tertentu tanpa perlu diisi cairan terlebih dahulu. Kemampuan ini sangat berguna untuk:

Aplikasi transfer dari tangki bawah tanah
Pengosongan drum atau kontainer
Operasi di lokasi yang sulit dijangkau

2. Dapat Berjalan Kering (Dry Run Capability)

Berbeda dengan pompa sentrifugal yang dapat rusak jika berjalan tanpa fluida, diaphragm pump dapat beroperasi dalam kondisi kering tanpa mengalami kerusakan. Fitur ini memberikan perlindungan ekstra terhadap:

Kondisi kehabisan fluida
Kesalahan operator
Sistem otomatis yang tidak sempurna

3. Menangani Berbagai Jenis Fluida

Fleksibilitas diaphragm pump dalam menangani berbagai jenis fluida menjadikannya pilihan serbaguna:

Fluida viskositas tinggi – Lem, pasta, madu, sirup
Cairan abrasif – Slurry, lumpur, suspensi partikel
Bahan kimia agresif – Asam, basa, pelarut
Fluida sensitif terhadap shear – Emulsi, lateks, produk biologis

Untuk kebutuhan industri kimia dengan fluida korosif, Chemistry-design Diaphragm Pump VACP-D410 menawarkan solusi yang dirancang khusus dengan material tahan kimia.

4. Tidak Ada Kontaminasi Produk

Desain seal-less memastikan tidak ada pelumas atau komponen mekanis yang bersentuhan langsung dengan fluida. Hal ini sangat penting untuk:

Industri farmasi dan bioteknologi
Pengolahan makanan dan minuman
Aplikasi kosmetik
Pemrosesan bahan kimia murni

5. Efisiensi Energi yang Tinggi

Diaphragm pump termasuk dalam kategori pompa positive displacement yang memiliki efisiensi volumetrik tinggi. Keuntungannya meliputi:

Konsumsi energi yang lebih rendah dibanding pompa sentrifugal untuk aplikasi serupa
Output yang konsisten terlepas dari variasi tekanan
Tidak ada slip back seperti pada pompa gear

6. Maintenance yang Mudah dan Ekonomis

Konstruksi yang sederhana membuat perawatan diaphragm pump relatif mudah:

Komponen aus utama hanya membran dan katup
Penggantian suku cadang dapat dilakukan tanpa keahlian khusus
Tidak memerlukan alignment seperti pompa dengan kopling
Interval maintenance yang panjang

7. Keamanan Operasional yang Tinggi

Untuk aplikasi di area berbahaya, AODD pump menawarkan keamanan tambahan:

Tidak ada komponen elektrik yang berpotensi menimbulkan percikan api
Sesuai untuk area dengan klasifikasi explosion-proof
Tekanan operasi yang dapat dibatasi sesuai rating sistem

Aplikasi Diaphragm Pump di Berbagai Industri

Setelah memahami prinsip kerja diaphragm pump, penting untuk mengetahui aplikasinya di berbagai sektor industri:

Industri Kimia dan Petrokimia

Di sektor ini, diaphragm pump digunakan untuk:

Transfer asam dan basa
Dosing bahan kimia
Penanganan pelarut dan solvent
Aplikasi coating dan finishing

Industri Farmasi dan Bioteknologi

Aplikasi meliputi:

Transfer produk steril
Pengisian vial dan ampul
Proses fermentasi
Filtrasi dan purifikasi

Menurut standar WHO untuk industri farmasi, penggunaan pompa yang tidak mengkontaminasi produk sangat ditekankan dalam proses manufaktur obat-obatan.

Industri Makanan dan Minuman

Diaphragm pump diaplikasikan untuk:

Transfer bahan baku seperti sirup, saus, dan pasta
Pengisian produk ke dalam kemasan
CIP (Clean in Place) systems
Penanganan produk susu dan turunannya

Industri Pertambangan dan Pengolahan Mineral

Pompa diafragma menangani:

Slurry dan suspensi mineral
Reagent dosing untuk proses flotasi
Dewatering dan penanganan tailing
Transfer cairan dengan kandungan solid tinggi

Aplikasi Laboratorium dan Riset

Untuk kebutuhan laboratorium dengan kapasitas yang lebih besar, Diaphragm Vacuum Pump VACP-D52/D102 memberikan performa optimal untuk berbagai aplikasi riset dan pengembangan.

Tips Memilih Diaphragm Pump yang Tepat

Agar dapat memaksimalkan manfaat dari prinsip kerja diaphragm pump, perhatikan faktor-faktor berikut saat memilih pompa:

1. Karakteristik Fluida

Viskositas dan densitas cairan
Kandungan solid dan ukuran partikel
Sifat kimia (pH, reaktivitas)
Sensitivitas terhadap shear

2. Persyaratan Operasional

Laju aliran yang dibutuhkan
Tekanan discharge maksimum
Head hisap yang tersedia
Siklus operasi (kontinyu atau intermiten)

3. Material Kompatibilitas

Pilih material membran yang sesuai dengan fluida
Pastikan material bodi tahan terhadap korosi
Pertimbangkan material katup dan o-ring

4. Kondisi Lingkungan

Suhu ambient dan fluida
Klasifikasi area (berbahaya atau tidak)
Ketersediaan utilitas (udara terkompresi atau listrik)

Perawatan dan Troubleshooting Diaphragm Pump

Meskipun diaphragm pump terkenal dengan maintenance-nya yang minimal, perawatan rutin tetap diperlukan untuk memastikan performa optimal:

Perawatan Preventif

Inspeksi visual harian – Periksa kebocoran, suara abnormal, dan getaran berlebih
Pengecekan membran berkala – Biasanya setiap 2000-4000 jam operasi
Pembersihan katup – Bersihkan deposit dan endapan yang dapat mengganggu fungsi katup
Verifikasi tekanan – Pastikan tekanan udara (untuk AODD) sesuai spesifikasi

Masalah Umum dan Solusinya

Pompa tidak mengeluarkan fluida:

Periksa katup inlet – mungkin tersumbat atau rusak
Cek kondisi membran – kemungkinan robek atau aus
Verifikasi tekanan udara penggerak

Laju aliran berkurang:

Bersihkan katup dari endapan
Periksa kebocoran pada membran
Pastikan tidak ada penyumbatan pada saluran

Pompa bergetar berlebihan:

Periksa mounting dan pondasi
Verifikasi tekanan operasi
Cek kondisi pulsation dampener

FAQ Seputar Prinsip Kerja Diaphragm Pump

Apa perbedaan utama diaphragm pump dengan pompa sentrifugal?

Diaphragm pump adalah pompa positive displacement yang menggunakan gerakan membran untuk memindahkan fluida, sedangkan pompa sentrifugal menggunakan gaya sentrifugal dari impeller. Diaphragm pump lebih cocok untuk fluida viskos, aplikasi dosing presisi, dan kondisi yang membutuhkan self-priming, sementara pompa sentrifugal lebih efisien untuk aliran kontinyu dengan viskositas rendah.

Berapa lama usia pakai membran diaphragm pump?

Usia pakai membran bervariasi tergantung pada material, kondisi operasi, dan jenis fluida yang dipompa. Secara umum, membran berkualitas baik dapat bertahan antara 2000 hingga 8000 jam operasi. Faktor seperti suhu tinggi, fluida abrasif, dan tekanan berlebih dapat memperpendek usia pakai membran.

Apakah diaphragm pump cocok untuk aplikasi food-grade?

Ya, diaphragm pump sangat cocok untuk aplikasi food-grade karena desain seal-less yang mencegah kontaminasi. Pastikan memilih pompa dengan material yang memenuhi standar FDA atau regulasi food-grade yang berlaku, seperti membran PTFE dan bodi stainless steel 316L.

Kesimpulan

Prinsip kerja diaphragm pump yang sederhana namun efektif menjadikannya pilihan ideal untuk berbagai aplikasi industri. Dengan kemampuan menangani fluida yang beragam, fitur self-priming, dan maintenance yang minimal, pompa diafragma memberikan nilai investasi yang tinggi untuk kebutuhan pemindahan fluida Anda.

Memilih diaphragm pump yang tepat memerlukan pemahaman mendalam tentang karakteristik fluida, persyaratan operasional, dan kondisi lingkungan aplikasi. Dengan pertimbangan yang cermat dan perawatan yang tepat, diaphragm pump akan memberikan performa optimal dan keandalan jangka panjang untuk sistem industri Anda.
