Pengeringan Titik Kritis SEM: Metode & Alat Preparasi Jaringan

Pengeringan titik kritis merupakan teknik penting dalam preparasi spesimen untuk pemeriksaan menggunakan Mikroskop Pemindaian Elektron (SEM). Metode ini memastikan jaringan biologis dikeringkan dengan sempurna tanpa merusak struktur mikroskopis yang akan diamati. Artikel ini menjelaskan secara komprehensif tentang pengeringan titik kritis, prinsip kerja, cairan yang digunakan, dan alat-alat yang diperlukan.

Apa itu Pengeringan Titik Kritis?

Pengeringan titik kritis adalah metode standar yang ditetapkan untuk mengeringkan jaringan biologis sebelum pemeriksaan di Mikroskop Pemindaian Elektron (SEM). Teknik ini pertama kali diperkenalkan secara komersial untuk preparasi spesimen SEM oleh Polaron Ltd pada tahun 1971, dan sejak saat itu menjadi prosedur baku dalam laboratorium penelitian dan diagnostik modern.

Metode pengeringan titik kritis sangat penting karena memungkinkan spesimen dikeringkan tanpa mengalami kolaps struktural atau kerusakan permukaan. Dalam konteks SEM, preparasi spesimen yang tepat adalah kunci untuk menghasilkan citra berkualitas tinggi dengan detail ultrastruktural yang jelas dan akurat.

Prinsip Fisika: Diagram Fase dan Titik Kritis

Untuk memahami pengeringan titik kritis, kita harus mempelajari prinsip-prinsip fisika yang mendasarinya. Diagram fase adalah representasi grafis yang menunjukkan hubungan antara tekanan dan suhu pada berbagai fase materi: padat, cair, dan uap.

Batas-Batas Fase dan Titik Rangkap Tiga

Dalam diagram fase, batas-batas antara fase-fase tersebut bertemu pada suatu titik khusus yang disebut titik rangkap tiga. Pada titik ini, ketiga fase—padat, cair, dan uap—dapat hidup berdampingan dalam keseimbangan termodinamis. Titik rangkap tiga adalah kondisi unik di mana ketiga fase memiliki energi bebas Gibbs yang sama.

Suhu Kritis dan Tekanan Kritis

Sepanjang batas antara fase cair dan uap, dimungkinkan untuk memilih suhu tertentu dan tekanan yang sesuai di mana cairan dan uap dapat berdampingan. Pada kondisi khusus ini, keduanya memiliki rapat jenis (density) yang sama. Kondisi inilah yang disebut sebagai suhu kritis dan tekanan kritis, dan inilah fundamental dari teknik pengeringan titik kritis.

Prinsip ini sangat revolusioner karena pada kondisi titik kritis, tidak ada antarmuka cairan-uap. Oleh karena itu, ketika transisi dari fase cair ke fase uap terjadi, tidak ada tegangan permukaan yang bekerja, sehingga jaringan biologis tidak akan mengalami kolaps struktural.

Cairan untuk Pengeringan Titik Kritis

Pemilihan cairan adalah aspek krusial dalam proses pengeringan titik kritis. Cairan yang digunakan harus memenuhi kriteria tertentu agar dapat berfungsi secara optimal dalam preparasi spesimen.

Penggantian Air dengan Cairan Inert

Dalam pengeringan titik kritis, air yang terdapat dalam jaringan biologis diganti dengan cairan inert yang memiliki suhu kritis untuk tekanan yang dapat direalisasikan tepat di atas kondisi ambien (ruang normal). Pemilihan cairan sangat terbatas karena tidak semua zat memiliki sifat fisika yang sesuai untuk aplikasi ini.

CO2: Pilihan Utama untuk Pengeringan Titik Kritis

Saat ini, CO2 (karbon dioksida) digunakan secara universal sebagai cairan pengganti dalam proses pengeringan titik kritis. Meskipun pada awal pengembangan teknik ini terdapat eksperimen dengan Freon 13 dan nitrous oxide, CO2 terbukti menjadi pilihan terbaik karena beberapa alasan:

• Titik kritis CO2 dapat dicapai pada suhu sekitar 35°C pada tekanan sekitar 1.200 psi (80 bar)
• Temperatur kritis CO2 sangat dekat dengan suhu kamar, memudahkan pencapaian di laboratorium
• CO2 adalah zat inert dan tidak bereaksi dengan jaringan biologis
• CO2 mudah diperoleh dan relatif aman untuk digunakan
• Tidak meninggalkan residu yang dapat merusak kualitas citra SEM

Dengan menggunakan CO2 sebagai cairan transisi, jika air dalam jaringan diganti dengan CO2 cair dan kemudian dipanaskan hingga titik kritis sambil menjaga tekanan tetap terkontrol, jaringan akan tetap menjaga integritasnya karena tidak ada tegangan permukaan yang bekerja selama transisi fase.

Alat dan Peralatan untuk Pengeringan Titik Kritis

Proses pengeringan titik kritis memerlukan peralatan khusus yang dirancang untuk mengontrol suhu dan tekanan dengan presisi tinggi. Berikut adalah komponen utama peralatan yang digunakan:

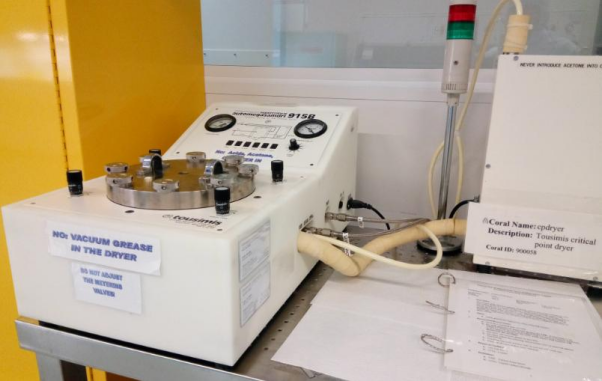

Critical Point Dryer (CPD)

Alat utama yang digunakan adalah Critical Point Dryer (CPD), sebuah instrumen canggih yang dirancang khusus untuk melakukan pengeringan titik kritis. Komponen-komponen penting CPD meliputi:

• Pressure Vessel: Wadah bertekanan tinggi yang tahan terhadap tekanan hingga 1.200 psi atau lebih
• Temperature Control System: Sistem kontrol suhu presisi untuk menjaga suhu pada 35°C atau lebih tinggi sesuai kebutuhan
• Pressure Gauge: Alat pengukur tekanan untuk monitoring real-time
• Specimen Chamber: Ruang khusus tempat spesimen ditempatkan selama proses pengeringan
• Valve System: Sistem katup untuk kontrol aliran CO2 cair dan pelepasan bertahap
• Safety Features: Berbagai fitur keselamatan termasuk pressure relief valve dan emergency shut-off

Peralatan Pendukung Lainnya

Selain CPD, proses pengeringan titik kritis memerlukan beberapa peralatan pendukung:

• Specimen Holder: Wadah khusus untuk memegang spesimen selama proses
• Desiccator: Untuk menyimpan spesimen yang sudah dikeringkan agar tetap kering
• CO2 Cylinder: Tabung penyimpanan CO2 bertekanan tinggi dengan regulator
• Acetone atau Ethanol: Cairan perantara untuk penggantian air secara bertahap
• Microscope (SEM): Untuk observasi dan analisis spesimen setelah pengeringan

Prosedur Praktis Pengeringan Titik Kritis

Proses pengeringan titik kritis mengikuti langkah-langkah terstandar yang telah terbukti efektif untuk berbagai jenis jaringan biologis:

Tahap 1: Fiksasi dan Dehidrasi Awal

Sebelum memasuki tahap pengeringan titik kritis sesungguhnya, spesimen harus melalui fiksasi dengan formaldehida atau glutaraldehida, diikuti dengan dehidrasi bertahap menggunakan alkohol atau aseton dengan konsentrasi yang meningkat secara progresif (50%, 70%, 90%, 100%).

Tahap 2: Penggantian dengan Cairan Intermediat

Spesimen yang telah didehidrasi sepenuhnya ditempatkan dalam CPD dan diperlakukan dengan CO2 cair sebagai cairan pengganti. Penggantian ini dilakukan secara bertahap untuk memastikan transisi yang halus.

Tahap 3: Peningkatan Suhu dan Tekanan

Suhu dan tekanan di dalam ruang CPD ditingkatkan secara perlahan-lahan hingga mencapai titik kritis CO2 (35°C, 1.200 psi). Peningkatan yang bertahap ini sangat penting untuk menghindari kerusakan spesimen.

Tahap 4: Pelepasan Tekanan dan Pengeringan

Setelah mencapai titik kritis, tekanan dilepaskan secara perlahan. Pada kondisi ini, CO2 berubah dari fase cair menjadi fase uap tanpa melewati antarmuka cairan-uap, sehingga tidak ada tegangan permukaan yang merusak struktur jaringan.

Tahap 5: Penyimpanan dan Analisis

Spesimen yang telah dikeringkan disimpan dalam desiccator dan kemudian dapat dianalisis menggunakan SEM atau teknik pemeriksaan lainnya.

Aplikasi dan Manfaat Pengeringan Titik Kritis

Pengeringan titik kritis memiliki berbagai aplikasi penting dalam bidang penelitian dan diagnostik:

• Mikroskopi Elektron Transmisi (TEM): Preparasi spesimen dengan struktur ultraselular yang terjaga
• Mikroskopi Pemindaian Elektron (SEM): Observasi topografi permukaan dengan detail tinggi
• Penelitian Material Biologis: Studi morfologi sel dan jaringan tanpa artefak kolaps
• Diagnostik Patologi: Pemeriksaan sel-sel abnormal dengan resolusi tinggi
• Industri Farmasi: Analisis partikel dan struktur produk biologis
• Penelitian Mikrobiologi: Studi morfologi bakteri dan virus dalam detail

Dengan memahami pengeringan titik kritis dan menerapkan teknik ini dengan benar, peneliti dan praktisi medis dapat memperoleh data mikroskopis berkualitas tinggi yang essensial untuk berbagai keperluan ilmiah dan klinis.

Hubungi Kami untuk Pelatihan Pengeringan Titik Kritis

Jika Anda ingin memahami lebih dalam tentang teknik pengeringan titik kritis dan cara menggunakannya dalam penelitian atau diagnostik, PT. Syaf Unica Indonesia menyediakan berbagai solusi pelatihan dan peralatan berkualitas tinggi. Kami memiliki pengalaman luas dalam menyediakan alat-alat laboratorium dan pelatihan untuk profesional di bidang kesehatan dan penelitian.

📞 Hubungi PT. Syaf Unica Indonesia:
📧 Email: info@syaf.co.id
📱 WhatsApp: +6285729590219
☎️ Telepon: (0281) 6512066
📍 Alamat: Griya Mandalatama Cluster 4D No. 6, Purwokerto Barat, Banyumas, Jawa Tengah, Indonesia 53161

Pertanyaan Umum (FAQ)

1. Mengapa pengeringan titik kritis lebih baik daripada pengeringan konvensional?

Pengeringan titik kritis lebih superior karena menghilangkan tegangan permukaan yang biasanya merusak struktur jaringan halus selama pengeringan konvensional. Dengan proses ini, jaringan biologis dapat dikeringkan tanpa kolaps struktural, menghasilkan citra SEM dengan detail ultrastruktural yang jauh lebih jelas dan akurat dibandingkan metode pengeringan lainnya.

2. Apakah CO2 aman digunakan dalam prosedur pengeringan titik kritis?

Ya, CO2 sangat aman digunakan. CO2 adalah gas inert, tidak beracun, dan tidak akan merusak jaringan biologis. Selain itu, CO2 tidak meninggalkan residu berbahaya yang dapat mempengaruhi kualitas analisis SEM. Sistem CPD modern juga dilengkapi dengan fitur keselamatan berlapis untuk mencegah bahaya tekanan tinggi.

3. Berapa lama waktu yang diperlukan untuk menyelesaikan proses pengeringan titik kritis?

Waktu keseluruhan prosedur pengeringan titik kritis biasanya berkisar antara 30 menit hingga 2 jam, tergantung pada ukuran spesimen, tipe jaringan, dan jenis CPD yang digunakan. Tahap dehidrasi awal sebelum proses CPD dapat memakan waktu lebih lama (beberapa jam hingga semalaman) tergantung protokol yang digunakan.
