Mikroskop HBO Fluoresensi Trinokuler: Panduan Lengkap & Aplikasi Praktis

Mikroskop trinokuler adalah salah satu jenis mikroskop cahaya yang banyak ditemui di lapangan penelitian dan laboratorium modern. Mikroskop ini memiliki tiga saluran pengamatan yang berfungsi sebagai eyepiece dan kamera, memungkinkan pengamatan simultan oleh dua pengguna sekaligus dokumentasi visual real-time. Dalam penggunaannya, mikroskop trinokuler hanya dapat digunakan oleh dua orang serta bisa disambungkan dengan monitor komputer ataupun proyektor dengan cara memasang kamera di salah satu eyetube-nya.

Salah satu varian paling canggih adalah mikroskop HBO fluoresensi trinokuler, yang telah banyak dikembangkan dengan fitur-fitur advanced untuk memenuhi kebutuhan penelitian modern. Fitur utama yang membedakannya ada pada sistem pencahayaannya yang khas menggunakan lampu merkuri uap (HBO), menjadikannya pilihan ideal untuk observasi fluoresen dan imunohistokimia. Artikel ini akan membahas secara lengkap mengenai mikroskop HBO fluoresensi trinokuler, prinsip kerja, komponen utama, serta aplikasinya dalam penelitian ilmiah.

Apa Itu Mikroskop HBO Fluoresensi Trinokuler?

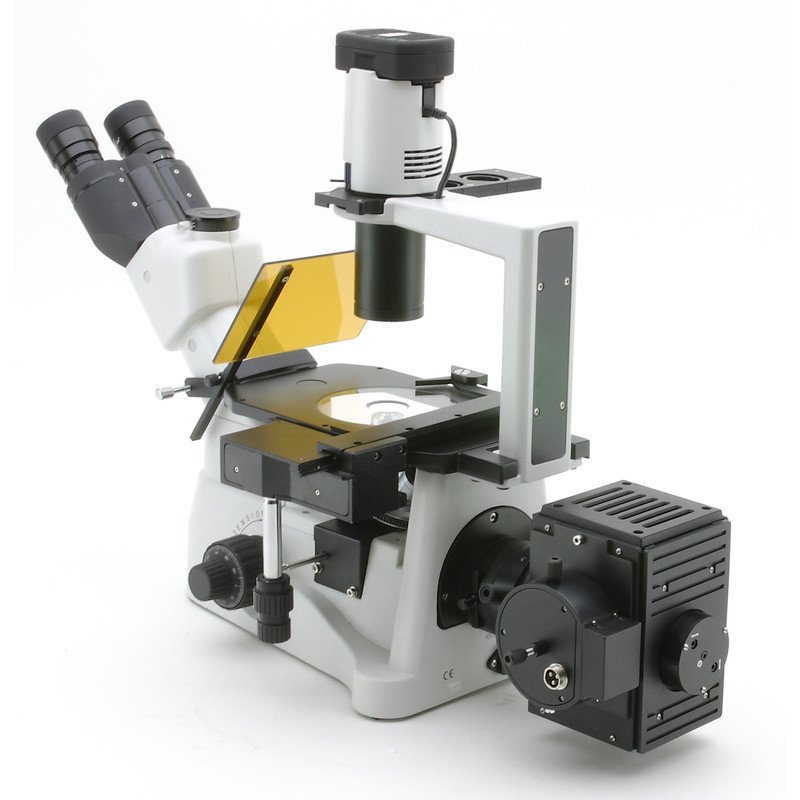

Mikroskop HBO fluoresensi trinokuler adalah jenis mikroskop fluoresensi premium yang menggabungkan teknologi pencahayaan merkuri uap (HBO – High-Pressure Mercury Vapor Lamp) dengan desain triplet lens eyepiece untuk tiga saluran pengamatan. Berbeda dengan mikroskop konvensional yang hanya menggunakan cahaya tampak, mikroskop ini memanfaatkan fluoresen sebagai mekanisme refleksi dan penyerapan cahaya untuk mempelajari sifat-sifat bahan organik maupun anorganik dalam detail ultramikroskopis.

Komponen khas dari mikroskop HBO fluoresensi trinokuler ada pada sumber cahayanya yang menggunakan:

• Lampu HBO merkuri uap – menghasilkan spektrum cahaya UV dan visible yang intensif dan stabil
• Filter eksitasi – memilih panjang gelombang spesifik untuk merangsang fluoresen sampel
• Cermin dichroic – memisahkan cahaya eksitasi dari cahaya emisi dengan presisi tinggi
• Filter emisi – menangkap dan memurnikan cahaya fluoresen yang dipancarkan sampel

Konfigurasi triplet optical path memungkinkan pengamatan simultan melalui dua eyepiece sambil dokumentasi fotografi atau video dilakukan melalui tube ketiga yang dapat dilengkapi dengan kamera digital berkualitas tinggi.

Komponen & Spesifikasi Teknis Mikroskop HBO Fluoresensi

Sistem Pencahayaan HBO (High-Pressure Mercury Lamp)

Lampu HBO merkuri uap adalah jantung dari mikroskop HBO fluoresensi trinokuler. Lamp ini beroperasi pada tekanan tinggi (20-25 atm) untuk menghasilkan spektrum cahaya kontinu dari UV (365 nm) hingga inframerah dekat. Keunggulan sistem HBO meliputi:

• Intensitas cahaya tinggi dan stabil untuk observasi real-time tanpa delay
• Spektrum broad-spectrum mencakup jalur sinyal UV, violet, blue, dan green
• Lifetime operasional 200-400 jam sebelum maintenance rutin diperlukan
• Kompatibel dengan berbagai set filter fluoresen standar (DAPI, FITC, TRITC, Texas Red, dsb.)

Optical Path Triplet (Tiga Saluran Pengamatan)

Desain triplet eyepiece memungkinkan:

• Tube 1 & 2 (Eyepieces) – untuk observasi binocular oleh dua peneliti secara bersamaan
• Tube 3 (Camera Tube) – untuk attachment kamera CCD/CMOS 10-50MP tanpa mengganggu pengamatan visual

Sistem ini ideal untuk edukasi, kolaborasi penelitian, dan dokumentasi simultan, menghilangkan kebutuhan untuk switching antara observasi visual dan fotografi.

Filter Cube & Dichroic Mirror Interchange System

Kebanyakan mikroskop HBO fluoresensi trinokular dilengkapi dengan turret filter yang dapat menampung 4-6 set filter cube, memungkinkan:

• Switching cepat antara fluorofores berbeda (contoh: DAPI → FITC → TRITC)
• Multi-color imaging untuk analisis co-localization protein
• Observasi simultaneous GFP dan mCherry dalam sel hidup

Prinsip Kerja Sistem Fluoresensi HBO

Mekanisme Fluoresen Jablonski Diagram

Mikroskop fluoresensi bekerja berdasarkan prinsip transisi energi elektron dalam molekul fluoresen (fluorophore). Proses ini terdiri dari:

1. Eksitasi (Excitation) – Cahaya HBO dengan panjang gelombang spesifik (λex) menyerang fluorophore dalam sampel, merangsang elektron dari ground state (S₀) ke excited state (S₁ atau S₂)
2. Relaxation (Non-radiative) – Elektron excited kehilangan energi melalui vibrasi molekuler dalam 10⁻¹² detik tanpa memancarkan foton
3. Emisi (Emission) – Elektron kembali ke ground state sambil memancarkan foton dengan panjang gelombang lebih panjang (λem > λex), fenomena ini disebut Stokes shift

Filter dichroic dan emisi pada mikroskop HBO fluoresensi trinokular dirancang untuk:

• Memblokir cahaya HBO eksitasi (laser scatter) dengan optical density >6
• Melewatkan hanya cahaya emisi fluoresen dari sampel
• Menghasilkan signal-to-noise ratio (SNR) tinggi untuk imaging berkualitas

Kelebihan Pencahayaan HBO vs. LED Fluoresen

Meskipun LED fluoresen semakin populer, lampu HBO tetap unggul untuk:

• Intensitas tinggi – Ideal untuk rapid live-cell imaging dan weak fluorescence signals
• Stabilitas spektral – Konsistensi output untuk quantitative fluorimetry
• Multi-wavelength excitation – Single lamp mengcover UV hingga green, mengurangi kompleksitas optik
• Cost-effective – Untuk lab dengan budget terbatas namun performa tinggi

Namun, memerlukan warm-up 15-20 menit dan maintenance rutin dibanding LED yang instant-on.

Aplikasi & Keunggulan Praktis dalam Penelitian

Immunofluorescence & Confocal-Adjacent Imaging

Mikroskop HBO fluoresensi trinokuler sangat efektif untuk:

• Deteksi imunofluoresen protein spesifik dengan antibodi labeled fluoresen
• Analisis co-localization multiplex (contoh: DAPI + FITC + TRITC secara bersamaan)
• Dokumentasi lokalisasi subseluler dengan resolusi ~200 nm

Fluorescence In Situ Hybridization (FISH)

Untuk analisis DNA/RNA probe dengan fluoresen label:

• Deteksi aberasi kromosom (FISH numerik dan struktural)
• Lokalisasi gen spesifik dalam nucleus
• Quantification copy number variation dengan image analysis

Live-Cell & Time-Lapse Imaging

Intensitas HBO memungkinkan:

• Real-time calcium imaging dalam sel hidup tanpa phototoxicity berlebih
• Tracking GFP-labeled organelle migration
• Time-lapse video dengan frame rate 30+ fps untuk dynamic processes

Mikroskopi Histologi & Patologi

Untuk slide preparasi histologi konvensional:

• Screening autofluorescence tissue endogenous (NADH, collagen, elastin)
• Deteksi patogen dengan fluorescent stain (contoh: TB auramine-rhodamine)
• Quantification immunohistochemistry digital menggunakan attached camera

Panduan Pemilihan & Optimasi Penggunaan Mikroskop HBO Fluoresensi Trinokular

Spesifikasi Penting untuk Dipertimbangkan

Saat memilih mikroskop HBO fluoresensi trinokular, perhatikan:

• Magnification Range – Minimal 400X-1000X oil immersion untuk detail subcellular optimal
• Numerical Aperture (NA) – Minimal 1.25 (oil) atau 0.95 (air) untuk resolusi fluoresen maksimal
• Number of Filter Cubes – Minimal 4 set untuk multi-color imaging (DAPI, FITC, TRITC, Cy5)
• Camera Port Compatibility – USB 3.0 atau interface modern untuk transfer data cepat
• Durability & Support – Garansi, spare parts availability, dan technical support lokal

Panduan Perawatan Lampu HBO

Untuk memperpanjang lifetime dan performa mikroskop HBO fluoresensi trinokular:

• Lakukan warm-up 10-15 menit sebelum penggunaan intensif
• Hindari switching on-off cepat (tunggu 15 menit antar siklus)
• Bersihkan filter dan optic lensa setiap minggu dengan lens paper + ethanol
• Cek alignment dichroic mirror setiap bulan untuk optimal signal
• Ganti lampu HBO setelah 300-400 jam operasi atau saat intensitas menurun >20%

Teknik Optimasi Imaging untuk Hasil Maksimal

Untuk mendapatkan hasil terbaik dari mikroskop HBO fluoresensi trinokular:

1. Proper Specimen Preparation – Gunakan mounting medium dengan refractive index matching (~1.518 untuk oil immersion)
2. Anti-fade Reagent – Tambahkan anti-fade pada mounting medium untuk meminimalkan photobleaching
3. Exposure Optimization – Kurangi laser power seminimal mungkin sambil mempertahankan SNR >10
4. Z-stack Acquisition – Ambil serial fokus setiap 0.2-0.5 µm untuk 3D reconstruction
5. Image Post-processing – Gunakan deconvolution software (Huygens, Zen) untuk mengurangi out-of-focus blur

Perbandingan dengan Alternatif Lain

Jika Anda mencari opsi komplemen dengan teknologi berbeda, pertimbangkan:

• Mikroskop Stereo Trinokular MSC-ST7045T – Untuk observasi 3D sampel opaque dengan magnifikasi 45X tanpa fluoresensi, cocok untuk sorting specimen sebelum analisis fluoresensi detail
• Mikroskop Biologi MSC-B400W – Alternatif brightfield dengan pencahayaan LED modern jika aplikasi tidak memerlukan fluoresen
• Teaching Microscope MSC-T08 – Untuk keperluan pendidikan laboratorium multi-user dengan kualitas profesional

Tren Teknologi Mikroskop Fluoresensi Terkini

Shift ke Super-Resolution Microscopy

Meskipun mikroskop HBO fluoresensi trinokular konvensional terbatas pada resolusi ~200 nm (diffraction limit), perkembangan terbaru menggabungkan:

• Structured Illumination Microscopy (SIM) – Meningkatkan resolusi hingga ~100 nm dengan pola pencahayaan terstruktur
• Stimulated Emission Depletion (STED) – Menggunakan second laser untuk “menghilangkan” surrounding fluorescence, mencapai ~20-40 nm resolution
• Software-based Image Enhancement – Deep learning algorithms untuk computational super-resolution tanpa hardware modifikasi

Integrasi Artificial Intelligence & Automated Analysis

Platform modern dilengkapi:

• AI-powered cell segmentation untuk high-throughput screening otomatis
• Real-time image quality assessment untuk autofocus enhancement
• Machine learning untuk phenotype classification dari fluorescence patterns

Pertanyaan Umum Seputar Mikroskop HBO Fluoresensi Trinokuler

1. Berapa biaya operasional lampu HBO per tahun?

Lampu HBO sekali operasi 5 jam/hari selama 6 hari/minggu (~1200-1500 jam/tahun) memerlukan penggantian every 3-4 tahun. Harga lampu baru berkisar Rp 3-5 juta per unit, dengan biaya instalasi tambahan Rp 500K-1 juta. Maintenance rutin (pembersihan optik, alignment) ~Rp 1-2 juta per tahun. Total annual cost ~Rp 500K-2 juta tergantung intensitas penggunaan.

2. Apakah mikroskop HBO fluoresensi trinokular dapat digunakan untuk live-cell imaging jangka panjang?

Ya, namun dengan catatan khusus. Intensitas cahaya HBO tinggi dapat menyebabkan phototoxicity dan reactive oxygen species (ROS) produksi berlebih dalam sel hidup, memperpendek viabilitas sel. Rekomendasi: gunakan anti-oxidant medium (contoh: Oxyrase), reduce laser power seminimal mungkin, gunakan fast scanning untuk minimize photon exposure, dan monitor cell viability dengan live/dead staining interval tertentu.

3. Bagaimana cara membedakan mikroskop HBO fluoresensi dengan fluorescence microscope LED modern?

Perbedaan utama: HBO menggunakan high-pressure mercury lamp dengan spektrum broad-spectrum continuous, sementara LED fluorescence menggunakan discrete wavelength LEDs (typically 365nm, 405nm, 488nm, 561nm, 640nm). HBO memberikan intensitas lebih tinggi namun memerlukan warm-up; LED instant-on namun kurang fleksibel untuk wavelength custom. Pilih HBO untuk intensitas tinggi & multi-wavelength flexibility; pilih LED untuk ease-of-use & maintenance minimal.

4. Apakah diperlukan oil immersion untuk semua aplikasi mikroskop HBO fluoresensi trinokular?

Tidak selalu. Oil immersion (NA 1.25) memberikan resolusi terbaik (~200 nm) untuk detail submicron, namun air immersion (NA 0.95) atau dry objective (NA 0.85) bisa digunakan untuk aplikasi dengan skala kurang detail (>1 µm). Pilih berdasarkan spesifik research question: oil untuk subcellular detail, air/dry untuk large organelle atau whole-cell morphology.

Kesimpulan

Mikroskop HBO fluoresensi trinokuler adalah instrumen presisi tinggi yang ideal untuk penelitian biomedis, patologi diagnostik, dan pendidikan laboratorium profesional. Kombinasi unik antara sistem pencahayaan HBO yang intensif, filter optik presisi, dan optical path triplet memungkinkan observasi multiplex simultaneous dengan dokumentasi fotografi berkualitas tinggi tanpa kompromis.

Meskipun memerlukan maintenance rutin dan investasi awal lebih tinggi dibanding mikroskop konvensional, ROI jangka panjang terjustifikasi oleh produktivitas penelitian yang meningkat,
