Maskless Litografi: Panduan Lengkap Alat & Cara Kerja

Teknologi maskless litografi telah merevolusi cara industri manufaktur dan elektronik melakukan pencetakan presisi tanpa memerlukan photomask konvensional. Artikel ini membahas secara mendalam tentang maskless litografi, prinsip kerjanya, alat yang digunakan, serta aplikasinya di berbagai sektor industri.

Apa itu Litografi?

Istilah ‘litografi’ berasal dari kata Yunani lithos, yang berarti ‘batu’ dan graphein, yang berarti ‘menulis’. Ini adalah proses pencetakan yang mengandalkan ketidakcampuran minyak dan air untuk membuat cetakan berkualitas tinggi dari gambar yang ada.

Biasanya, gambar akan digambar langsung pada lempengan batu atau pelat logam datar menggunakan pensil khusus. Tinta kemudian diterapkan pada gambar. Area kosong gambar akan menolak tinta sedangkan gambar akan menahannya.

Selembar kertas (atau bahan alternatif) kemudian akan diletakkan di atas gambar dan lempengan akan melewati pers litho untuk mencetak gambar ke kertas. Litografi sangat ideal untuk pencetakan menengah hingga panjang dan digunakan untuk mencetak majalah, buku, poster, pengemasan, peta, dan banyak lagi.

Apa itu Maskless Litografi?

Maskless fotolitografi atau fotolitografi tanpa topeng (juga dikenal sebagai “maskless optical lithography”) adalah teknologi di mana radiasi yang digunakan untuk mengekspos emulsi fotosensitif (atau photoresist) tidak diproyeksikan dari, atau ditransmisikan melalui, photomask konvensional.

Sebagai gantinya, radiasi difokuskan pada berkas sempit yang secara langsung menulis gambar ke dalam photoresist sesuai dengan data pola yang dirancang pada layar PC. Pendekatan ini memungkinkan fleksibilitas desain yang lebih tinggi dan eliminasi kebutuhan akan photomask fisik yang mahal dan memakan waktu.

Teknologi maskless litografi menggunakan sumber cahaya terukur (seperti laser UV atau LED) yang dikontrol oleh komputer untuk melakukan eksposur langsung. Proses ini sangat cocok untuk produksi dalam jumlah kecil hingga menengah dengan persyaratan desain yang sering berubah.

Perbedaan Maskless Litografi vs Fotolitografi Konvensional

Perbedaan utama antara maskless litografi dan fotolitografi konvensional terletak pada penggunaan photomask:

Fotolitografi Konvensional:

• Memerlukan pembuatan photomask fisik yang mahal dan memakan waktu
• Proses setup awal yang kompleks dan memerlukan expertise tinggi
• Ideal untuk produksi massal dengan desain tetap
• Biaya per unit lebih rendah untuk volume besar
• Throughput tinggi setelah setup selesai

Maskless Litografi:

• Tidak memerlukan photomask fisik, hemat biaya setup
• Fleksibilitas desain tinggi dan perubahan cepat
• Ideal untuk prototyping dan produksi kecil-menengah
• Setup cepat dan mudah dimodifikasi
• Resolusi tergantung pada teknologi beam atau optical yang digunakan

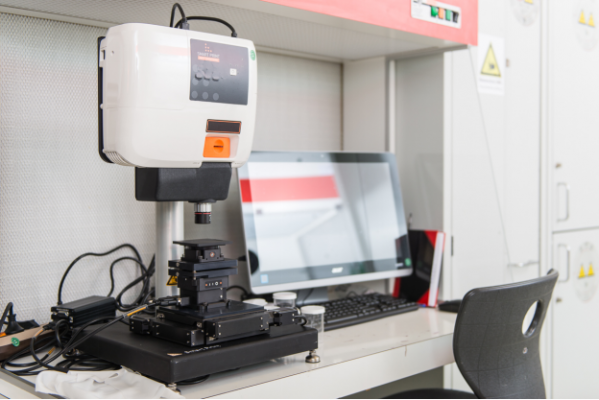

Alat & Peralatan Maskless Litografi

Sistem maskless litografi memerlukan beberapa komponen utama untuk beroperasi dengan optimal:

1. Sumber Cahaya Presisi

Komponen utama dalam maskless litografi adalah sumber cahaya yang dapat dikontrol dengan presisi tinggi. Sumber cahaya ini biasanya berupa:

• Laser UV: Sering digunakan karena panjang gelombang pendek memungkinkan resolusi tinggi
• LED UV: Alternatif yang lebih hemat energi dan aman
• Excimer Laser: Untuk aplikasi dengan persyaratan resolusi ekstrem

2. Sistem Kontrol & Optik

Sistem ini mencakup:

• Lensa presisi untuk memfokuskan berkas cahaya
• Cermin galvano atau MEMS untuk mengarahkan berkas
• Sistem feedback optik untuk memastikan akurasi
• Controller elektronik yang terhubung ke PC

3. Stage & Positioning System

Platform presisi untuk menempatkan substrat dengan akurasi mikron, biasanya menggunakan:

• Motor stepper atau servo presisi tinggi
• Sistem linear bearing berkualitas tinggi
• Sensor posisi untuk verifikasi real-time

4. Software & Sistem Komputer

Perangkat lunak khusus yang mengkonversi desain CAD menjadi instruksi gerakan berkas cahaya. Software ini harus mampu menangani:

• File desain dalam format standar industri (GDS2, OASIS)
• Optimasi path untuk kecepatan eksposur maksimal
• Kalibrasi dan koreksi distorsi optik

Untuk aplikasi industri tingkat lanjut, Anda dapat menggunakan solusi seperti SmartPrint UV Maskless Lithography yang menawarkan teknologi terdepan dengan fitur-fitur canggih.

5. Chamber & Sistem Environmental Control

Ruang kerja yang terkontrol lingkungannya untuk memastikan:

• Suhu stabil untuk menjaga akurasi dimensi
• Kelembaban terkontrol untuk melindungi photoresist
• Ruang vacuum atau nitrogen untuk aplikasi tertentu

Aplikasi Maskless Litografi dalam Industri

Maskless litografi memiliki banyak aplikasi praktis di berbagai sektor:

Industri Elektronik & Semikonduktor

• Pembuatan PCB (Printed Circuit Board) presisi tinggi
• Prototyping chip elektronik dan MEMS
• Pabrikasi mikro-komponen
• Pembuatan masker sekunder untuk proses fotolitografi konvensional

Industri Manufaktur Presisi

• Produksi komponen optik custom
• Pembuatan grid dan pattern kompleks
• Micro-machining dan micro-drilling

Laboratorium Penelitian

• Prototyping perangkat MEMS
• Penelitian material fotosensitif baru
• Pengembangan teknologi pencetakan micro-scale

Industri Medis & Life Sciences

• Pembuatan biosensor dan microarray
• Pabrikasi stent dan perangkat medis lainnya
• Pengembangan lab-on-chip

Keuntungan & Kekurangan Maskless Litografi

Keuntungan:

• Fleksibilitas Desain: Perubahan desain hanya memerlukan update software, bukan pembuatan photomask baru
• Pengurangan Biaya Setup: Menghilangkan biaya pembuatan photomask yang signifikan
• Waktu Turnaround Cepat: Dari desain ke produksi dapat dilakukan dalam hitungan jam
• Cocok untuk Produksi Kecil: Ekonomis untuk batch kecil atau custom orders
• Presisi Tinggi: Kemampuan untuk menciptakan pattern kompleks dengan toleransi ketat
• Tidak Perlu Infrastruktur Cleanroom Ekstensif: Dibanding fotolitografi konvensional

Kekurangan:

• Throughput Lebih Rendah: Proses menulis berkas tunggal lebih lambat daripada proyeksi massal
• Investasi Awal Tinggi: Peralatan presisi tinggi memerlukan budget signifikan
• Kompleksitas Teknis: Memerlukan operator berpengalaman dan pemeliharaan rutin
• Resolusi Terbatas: Tergantung pada teknologi laser/LED yang digunakan
• Waktu Eksposur Panjang: Untuk area besar, waktu proses bisa menjadi bottleneck

Cara Kerja Maskless Litografi Secara Detail

Proses maskless litografi melibatkan beberapa tahap utama:

Tahap 1: Persiapan Substrat

Substrat (biasanya wafer silikon atau material khusus lainnya) dibersihkan dan dilapisi dengan photoresist yang sensitif terhadap cahaya UV.

Tahap 2: Loading & Setup

Substrat yang telah dilapisi diletakkan pada stage presisi sistem maskless litografi. Sistem imaging dikalibrasi untuk memastikan akurasi posisi dan fokus.

Tahap 3: Eksposur Langsung

Berkas cahaya (laser UV atau LED) difokuskan pada photoresist dan digerakkan sesuai pola yang diprogram di komputer. Proses ini melakukan eksposur langsung tanpa menggunakan photomask fisik.

Tahap 4: Development

Setelah eksposur selesai, photoresist diproses dengan chemical developer untuk menghilangkan area yang terekspos (dalam positive resist) atau area yang tidak terekspos (dalam negative resist).

Tahap 5: Post-Processing

Substrat dapat mengalami proses lanjutan seperti etching, deposition, atau implantasi ion tergantung aplikasinya.

Material Photoresist untuk Maskless Litografi

Pemilihan photoresist yang tepat sangat penting untuk hasil optimal dalam maskless litografi:

Positive Photoresist

• Area terekspos menjadi larut dalam developer
• Ideal untuk pattern detail yang kompleks
• Resolusi lebih tinggi tersedia

Negative Photoresist

• Area yang tidak terekspos menjadi larut dalam developer
• Lebih tahan terhadap processing subsequen
• Cocok untuk aplikasi tertentu seperti struktur yang lebih tebal

Pemilihan photoresist tergantung pada panjang gelombang cahaya yang digunakan (UV 365nm, 405nm, atau 266nm) dan aplikasi spesifik.

Perbandingan Maskless Litografi dengan Teknologi Lain

Dalam lanskap manufaktur presisi modern, ada beberapa alternatif untuk maskless litografi:

Tren & Masa Depan Maskless Litografi

Industri maskless litografi terus berkembang dengan beberapa tren menarik:

• Peningkatan Resolusi: Pengembangan laser dan optik baru untuk mencapai resolusi sub-mikron
• Multi-Beam Systems: Menggunakan multiple beam untuk meningkatkan throughput
• Inkjet Litografi: Kombinasi dengan teknologi inkjet untuk aplikasi yang lebih luas
• Integrasi AI: Penggunaan machine learning untuk optimasi proses dan prediktif maintenance
• Kompatibilitas Material: Pengembangan untuk bekerja dengan material organik dan biodegradable

Untuk implementasi sistem maskless litografi yang optimal di industri Anda, PT. Syaf Unica Indonesia menyediakan solusi terbaik dengan teknologi terkini.

Pemeliharaan & Kalibrasi Sistem Maskless Litografi

Untuk memastikan performa optimal sistem maskless litografi, diperlukan pemeliharaan berkala:

Pemeliharaan Rutin:

• Pembersihan optik (lensa dan cermin) setiap minggu
• Kalibrasi fokus dan posisi setiap bulan
• Pengecekan sumber cahaya dan kualitas beam
• Verifikasi performa dengan test pattern

Pemeliharaan Preventif:

• Penggantian komponen optik sesuai rekomendasi pabrikan
• Servicing motor dan system mekanik
• Update software dan kalibrasi advanced setiap kuartal

Seperti halnya dengan peralatan laboratorium presisi lainnya seperti pharmacy refrigerator yang memerlukan kalibrasi dan perawatan rutin, sistem maskless litografi juga membutuhkan perhatian khusus untuk mempertahankan akurasi dan reliabilitas.

Panduan Memilih Sistem Maskless Litografi

Saat memilih sistem maskless litografi, pertimbangkan faktor-faktor berikut:

1. Spesifikasi Teknis

• Resolusi: Apakah sistem mampu mencapai resolusi yang Anda butuhkan?
• Ukuran Area Eksposur: Seberapa besar pola yang dapat diproses?
• Throughput: Berapa banyak wafer/substrat yang dapat diproses per jam?

2. Kompatibilitas Material

• Jenis photoresist yang kompatibel
• Rentang panjang gelombang yang didukung
• Material substrat yang dapat ditangani

3. Dukungan &
