Crucible Melting Furnace: Tungku Pelelehan Tertua & Cara Kerjanya

Crucible melting furnace merupakan salah satu jenis unit peleburan logam tertua dan paling sederhana yang masih digunakan dalam industri pengecoran modern. Alat ini telah terbukti efektif selama berabad-abad untuk melelehkan berbagai jenis paduan logam dengan titik leleh rendah hingga menengah. Dalam artikel ini, kami akan mengulas secara mendalam tentang crucible furnace, cara kerjanya, jenis-jenisnya, keunggulan, dan aplikasinya di dunia industri.

Apa itu Crucible Melting Furnace?

Crucible melting furnace atau tungku wadah merupakan salah satu unit melting furnace (tungku peleburan) tertua dan paling sederhana yang digunakan dalam proses pengecoran. Furnace ini menggunakan wadah tahan api yang berisi muatan logam yang akan dilelehkan. Desainnya yang sederhana namun efektif membuatnya tetap relevan di banyak industri hingga saat ini.

Muatan logam dipanaskan melalui konduksi panas melewati dinding wadah. Sumber panas atau bahan bakar pemanas dapat berupa batu bara, minyak bumi, gas alam, atau listrik, tergantung pada jenis furnace dan kebutuhan proses. Crucible melting furnace biasanya digunakan di mana sejumlah kecil paduan dengan titik leleh rendah diperlukan, sehingga sangat cocok untuk produksi skala kecil hingga menengah.

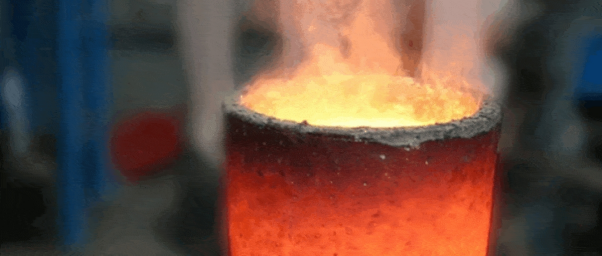

Wadah (crucible) itu sendiri adalah komponen kritis yang harus mampu menahan suhu sangat tinggi tanpa rusak. Material wadah biasanya terbuat dari keramik, grafit, atau silika yang memiliki daya tahan thermal tinggi dan ketahanan terhadap korosi kimia.

Jenis-Jenis Crucible Melting Furnace

Terdapat beberapa jenis crucible melting furnace yang digunakan di industri, masing-masing dengan karakteristik dan aplikasi khusus:

1. Pit Type Furnace (Tungku Lubang/Stasioner)

Sesuai dengan namanya, pit type furnace dibuat di bawah permukaan tanah, sehingga wadah (crucible) dapat dengan mudah diangkat dan dioperasikan dari lantai kerja. Logam yang akan dilebur dimasukkan ke dalam cawan lebur dan ditempatkan di dalam ruang pemanas. Bahan bakar (biasanya kokas) dikemas di sekitar dan di atas wadah untuk memberikan panas yang merata.

Cerobong tinggi (chimney) pada desain ini berfungsi sebagai aliran udara alami untuk mempercepat pembakaran dan memastikan suhu furnace tetap optimal. Tipe ini sangat ekonomis untuk operasi jangka panjang dan cocok untuk pabrik dengan produksi stabil.

2. Lift-Out Type Furnace (Tungku Angkat)

Tipe ini memungkinkan wadah untuk diangkat keluar dari furnace setelah proses peleburan selesai. Desain ini memberikan fleksibilitas lebih dalam hal penanganan material dan pemeliharaan furnace. Operator dapat dengan cepat mengganti wadah yang rusak tanpa harus mendinginkan seluruh furnace.

3. Tilting Type Furnace (Tungku Miring)

Furnace jenis ini dilengkapi dengan mekanisme penggorengan yang memungkinkan wadah bergerak miring untuk menuangkan logam cair langsung ke dalam cetakan. Sistem ini meningkatkan efisiensi proses pengecoran dan mengurangi risiko tumpahan logam panas.

4. Stationary Type Furnace (Tungku Tetap)

Jenis ini dipasang secara permanen dan tidak dapat dipindahkan. Wadah diisi dan dikosongkan dengan bantuan peralatan khusus. Tipe ini ideal untuk instalasi besar dengan kapasitas produksi tinggi dan konstan.

Cara Kerja dan Prinsip Operasional Crucible Melting Furnace

Prinsip kerja crucible melting furnace cukup sederhana namun efektif. Berikut adalah tahapan operasionalnya:

Proses Peleburan

Logam padat dimasukkan ke dalam wadah tahan panas (crucible) yang terbuat dari material seperti grafit atau keramik. Wadah ini kemudian ditempatkan dalam ruang pemanas furnace. Panas ditransfer ke logam melalui konduksi panas melewati dinding wadah, bukan melalui kontak langsung antara logam dan api atau elemen pemanas.

Perbedaan ini sangat penting karena mencegah kontaminasi langsung dan memungkinkan kontrol suhu yang lebih baik. Suhu dalam furnace dapat dikontrol dengan mengatur aliran bahan bakar atau besarnya arus listrik (jika menggunakan elemen pemanas listrik).

Sumber Energi Panas

Berbagai sumber panas dapat digunakan dalam crucible melting furnace:

• Batu Bara/Kokas: Bahan bakar solid yang terjangkau untuk operasi skala besar
• Minyak Bumi: Bahan bakar cair yang memberikan kontrol panas lebih baik
• Gas Alam: Bahan bakar gas yang lebih bersih dengan emisi lebih rendah
• Listrik: Elemen pemanas listrik untuk kontrol suhu presisi tinggi dan lingkungan kerja lebih bersih

Sistem Ventilasi dan Drafting

Cerobong (chimney) yang tinggi menciptakan draft natural yang memastikan aliran udara optimal untuk pembakaran. Sistem ventilasi yang baik adalah kunci untuk mempertahankan suhu furnace yang stabil dan konsisten selama proses peleburan berlangsung.

Keunggulan dan Kelemahan Crucible Melting Furnace

Keunggulan

• Desain Sederhana: Konstruksi yang tidak rumit membuat pemeliharaan dan perbaikan menjadi mudah dan terjangkau
• Biaya Operasional Rendah: Terutama jika menggunakan bahan bakar murah seperti kokas atau minyak
• Fleksibilitas Material: Dapat melelehkan berbagai jenis logam dan paduan dengan titik leleh rendah hingga menengah
• Kapasitas Bervariasi: Tersedia dalam berbagai ukuran, dari kapasitas kecil hingga besar
• Kontaminasi Minimal: Logam tidak bersentuhan langsung dengan bahan bakar, sehingga risiko kontaminasi berkurang
• Teknologi Teruji: Telah digunakan selama berabad-abad dengan track record yang terbukti andal

Kelemahan

• Efisiensi Energi Rendah: Banyak panas yang hilang ke lingkungan sekitar
• Kontrol Suhu Terbatas: Dibandingkan dengan furnace modern seperti induction furnace
• Waktu Peleburan Lama: Proses peleburan memerlukan waktu lebih lama dibanding teknologi lebih baru
• Kapasitas Produksi Terbatas: Ideal untuk produksi skala kecil hingga menengah, bukan untuk volume besar
• Emisi Udara: Jika menggunakan bahan bakar fosil, menghasilkan emisi yang perlu dikontrol
• Umur Wadah Terbatas: Crucible memiliki umur pakai terbatas dan perlu penggantian berkala

Aplikasi Crucible Melting Furnace di Industri

Crucible melting furnace masih banyak digunakan di berbagai sektor industri, khususnya untuk aplikasi spesifik:

Industri Pengecoran Logam

Aplikasi utama adalah dalam industri pengecoran (foundry) untuk melelehkan logam sebelum dituang ke dalam cetakan untuk menghasilkan komponen presisi.

Produksi Perhiasan

Dalam pembuatan perhiasan, crucible melting furnace digunakan untuk melelehkan logam mulia seperti emas dan perak dengan kontrol suhu yang baik.

Manufaktur Otomotif

Komponen otomotif yang memerlukan pengecoran logam sering diproduksi menggunakan crucible furnace ini.

Industri Aerospace

Beberapa paduan aerospace dengan persyaratan khusus masih diproduksi menggunakan crucible melting furnace untuk menjaga kualitas material.

Laboratorium dan Penelitian

Di laboratorium metallurgy, furnace ini sering digunakan untuk eksperimen dan penelitian material dengan skala kecil. Untuk pengukuran titik leleh yang presisi di laboratorium, banyak peneliti menggunakan alat khusus seperti Micro Processor Melting Point Apparatus MTP-3A untuk analisis material yang akurat.

Perbandingan dengan Teknologi Furnace Modern

Meskipun crucible melting furnace adalah teknologi lama, teknologi modern seperti induction furnace menawarkan beberapa keuntungan:

• Efisiensi energi lebih tinggi
• Kontrol suhu presisi lebih baik
• Waktu peleburan lebih cepat
• Emisi lebih rendah
• Otomasi lebih mudah

Namun, crucible furnace tetap kompetitif dalam aplikasi dengan volume kecil atau persyaratan khusus karena biaya investasi awal yang jauh lebih rendah. Untuk pengukuran dan analisis material lebih lanjut, seperti penentuan titik leleh bahan mentah, perusahaan dapat memanfaatkan alat seperti Digital Melting Point Apparatus MTP-2C/MTP-2A/MTP-2 untuk memastikan kualitas material yang digunakan.

Tips Pemeliharaan Crucible Melting Furnace

Agar crucible melting furnace beroperasi optimal dan berusia panjang, berikut beberapa tips pemeliharaan:

• Inspeksi Berkala: Periksa kondisi wadah (crucible) secara rutin untuk mendeteksi retak atau kerusakan
• Penggantian Wadah Tepat Waktu: Ganti wadah sebelum rusak total untuk mencegah kebocoran logam cair
• Kebersihan Furnace: Bersihkan sisa logam dan slag (limbah pembakaran) secara berkala
• Pemeriksaan Sistem Ventilasi: Pastikan cerobong dan saluran udara tetap bersih dan tidak tersumbat
• Kalibrasi Kontrol Suhu: Lakukan kalibrasi alat ukur suhu secara berkala untuk akurasi
• Dokumentasi Operasional: Catat setiap operasi dan pemeliharaan untuk tracking kondisi furnace

Pertanyaan yang Sering Diajukan (FAQ)

1. Berapa lama waktu yang dibutuhkan untuk melelehkan logam dalam crucible melting furnace?

Waktu peleburan tergantung pada beberapa faktor: jenis dan jumlah logam, sumber panas, dan desain furnace. Secara umum, proses peleburan dapat memakan waktu 30 menit hingga beberapa jam. Untuk peleburan skala laboratorium dengan presisi tinggi, Anda dapat menggunakan Melting Point Apparatus untuk analisis material sebelum proses produksi dimulai.

2. Apa material terbaik untuk wadah (crucible) dalam furnace ini?

Material yang paling umum digunakan adalah grafit dan keramik silikat. Grafit memberikan konduktivitas termal baik dan tahan terhadap thermal shock, sedangkan keramik silikat cocok untuk logam yang tidak bereaksi kuat dengan grafit. Pemilihan material harus disesuaikan dengan jenis logam yang akan dilebur.

3. Apakah crucible melting furnace masih relevan di era modern?

Ya, meskipun teknologi furnace lebih modern tersedia, crucible melting furnace tetap relevan dan banyak digunakan karena biaya investasi rendah, kesederhanaan operasional, dan fleksibilitas dalam menangani volume produksi kecil hingga menengah. Furnace ini juga ideal untuk aplikasi khusus yang memerlukan kontrol khusus atas material yang dilebur.
