Kalibrasi TableTop PA-MOCVD Systems: 7 Langkah Penting

Kalibrasi TableTop PA-MOCVD Systems merupakan prosedur krusial yang wajib dilakukan secara rutin untuk memastikan peralatan deposisi lapisan tipis Anda bekerja dengan akurasi maksimal. TableTop PA-MOCVD (Plasma-Assisted Metal-Organic Chemical Vapor Deposition) adalah sistem canggih yang banyak digunakan di laboratorium penelitian dan industri semikonduktor untuk menghasilkan film tipis berkualitas tinggi pada berbagai jenis substrat.

Tanpa kalibrasi yang tepat, hasil deposisi dapat menjadi tidak konsisten, menimbulkan cacat pada lapisan tipis, dan bahkan memperpendek umur peralatan. Artikel ini akan membahas secara komprehensif tentang cara perawatan dan kalibrasi TableTop PA-MOCVD Systems agar efisiensi serta kualitas hasil deposisi tetap terjaga optimal.

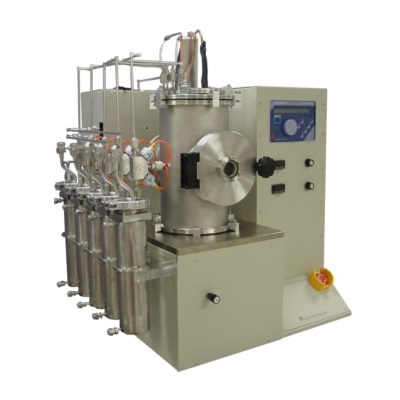

Mengenal TableTop PA-MOCVD Systems

TableTop PA-MOCVD Systems adalah peralatan laboratorium kompak yang dirancang untuk proses deposisi uap kimia dengan bantuan plasma. Sistem ini menggabungkan teknologi MOCVD konvensional dengan energi plasma untuk meningkatkan reaktivitas kimia pada suhu yang lebih rendah dibandingkan metode CVD tradisional.

Komponen Utama Sistem PA-MOCVD

Sebelum memahami proses kalibrasi TableTop PA-MOCVD Systems, penting untuk mengenal komponen-komponen utamanya:

Ruang Reaktor (Chamber): Tempat terjadinya proses deposisi pada substrat
Plasma Generator: Menghasilkan plasma untuk mengaktifkan reaksi kimia
Sistem Delivery Gas: Mengatur aliran precursor dan gas pembawa
Heating System: Mengontrol suhu substrat dan reaktor
Vacuum System: Menjaga tekanan rendah dalam chamber
Control Unit: Panel kontrol untuk mengatur semua parameter proses

Prinsip Kerja Deposisi Lapisan Tipis

Proses deposisi pada TableTop PA-MOCVD melibatkan beberapa tahapan penting. Pertama, precursor metal-organic dialirkan ke dalam chamber bersama gas reaktif. Kemudian, plasma diaktifkan untuk memecah molekul precursor menjadi spesies reaktif. Akhirnya, atom-atom tersebut mengendap pada permukaan substrat membentuk film tipis yang seragam.

Keberhasilan proses ini sangat bergantung pada ketepatan parameter seperti suhu, tekanan, daya plasma, dan laju aliran gas. Inilah mengapa kalibrasi TableTop PA-MOCVD Systems menjadi sangat penting untuk menjaga konsistensi hasil.

Pentingnya Kalibrasi TableTop PA-MOCVD Systems

Kalibrasi rutin pada sistem PA-MOCVD memberikan banyak manfaat signifikan bagi pengguna laboratorium maupun industri. Berikut adalah alasan mengapa prosedur ini tidak boleh diabaikan:

Menjamin Akurasi Parameter Proses

Seiring waktu, sensor dan komponen kontrol dapat mengalami drift atau penyimpangan dari nilai sebenarnya. Kalibrasi TableTop PA-MOCVD Systems memastikan bahwa pembacaan suhu, tekanan, dan laju aliran gas tetap akurat sesuai dengan standar yang ditetapkan.

Meningkatkan Reprodusibilitas Hasil

Dalam penelitian dan produksi, reprodusibilitas adalah kunci kesuksesan. Dengan kalibrasi yang tepat, Anda dapat menghasilkan lapisan tipis dengan karakteristik yang konsisten dari batch ke batch. Hal ini sangat penting terutama untuk aplikasi semikonduktor dan optoelektronik.

Memperpanjang Umur Peralatan

Peralatan yang terkalibrasi dengan baik cenderung bekerja dalam kondisi optimal, mengurangi stress berlebih pada komponen. Hal ini secara langsung berkontribusi pada perpanjangan masa pakai sistem secara keseluruhan.

Memenuhi Standar Kualitas

Banyak standar industri dan akreditasi laboratorium mensyaratkan kalibrasi berkala pada peralatan presisi. Untuk mendukung proses kalibrasi yang akurat, penggunaan Lisensi Kalibrator Warna LCN-CC | Solusi Kalibrasi Pro dapat membantu memastikan standar kalibrasi terpenuhi dengan optimal.

7 Langkah Kalibrasi TableTop PA-MOCVD Systems

Berikut adalah panduan lengkap untuk melakukan kalibrasi TableTop PA-MOCVD Systems secara sistematis dan efektif:

Langkah 1: Kalibrasi Sensor Suhu

Suhu adalah parameter kritis dalam proses MOCVD. Untuk kalibrasi sensor suhu:

Gunakan thermocouple referensi yang telah terkalibrasi
Bandingkan pembacaan pada beberapa titik suhu (misalnya 200°C, 400°C, 600°C, 800°C)
Catat deviasi dan lakukan adjustment pada controller jika diperlukan
Pastikan uniformitas suhu di seluruh area substrat holder

Langkah 2: Kalibrasi Sistem Tekanan

Tekanan chamber mempengaruhi karakteristik plasma dan laju deposisi:

Gunakan pressure gauge standar sebagai referensi
Verifikasi pembacaan pada berbagai tingkat vakum
Periksa respons pressure controller terhadap perubahan setpoint
Kalibrasi baratron atau capacitance manometer jika digunakan

Langkah 3: Kalibrasi Mass Flow Controller (MFC)

MFC mengatur presisi aliran gas precursor dan reaktif:

Gunakan flow meter referensi atau metode bubble test
Verifikasi linearitas pada berbagai setpoint (10%, 50%, 100%)
Periksa zero point dan lakukan adjustment
Pastikan response time sesuai spesifikasi

Langkah 4: Kalibrasi Plasma Generator

Daya plasma mempengaruhi energi aktivasi dan kualitas film:

Verifikasi output RF power dengan power meter
Periksa efisiensi matching network
Kalibrasi pembacaan reflected power
Pastikan stabilitas plasma pada berbagai kondisi tekanan

Langkah 5: Verifikasi Sistem Vakum

Sistem vakum yang baik essential untuk deposisi berkualitas:

Periksa ultimate vacuum yang dapat dicapai
Lakukan leak test menggunakan helium leak detector
Verifikasi pump-down curve sesuai spesifikasi
Periksa kondisi seal dan O-ring

Langkah 6: Kalibrasi Thickness Monitor

Jika sistem dilengkapi thickness monitor (QCM):

Ganti kristal quartz secara berkala
Kalibrasi tooling factor dengan pengukuran independen
Verifikasi sensitivitas dan akurasi pembacaan

Langkah 7: Validasi Sistem Terintegrasi

Setelah kalibrasi individual, lakukan validasi keseluruhan:

Jalankan proses deposisi standar
Analisis hasil film (ketebalan, uniformitas, komposisi)
Bandingkan dengan hasil baseline yang telah ditetapkan
Dokumentasikan semua hasil kalibrasi

Perawatan Rutin TableTop PA-MOCVD Systems

Selain kalibrasi, perawatan rutin sangat penting untuk menjaga performa sistem. Berikut adalah prosedur perawatan yang direkomendasikan:

Pembersihan Ruang Reaktor

Ruang reaktor adalah komponen yang paling sering terkontaminasi:

Bersihkan dinding chamber setelah setiap batch proses
Gunakan gas pembersih yang sesuai (NF3, O2 plasma, atau H2)
Lakukan wet cleaning secara berkala untuk menghilangkan deposit keras
Periksa dan bersihkan shower head atau gas distributor

Untuk mendukung kebersihan area kerja laboratorium, penggunaan RY-LAD-SFM1-2 Tabletop Spill Tray dapat membantu mencegah kontaminasi dari tumpahan bahan kimia.

Pemeriksaan Sistem Gas

Sistem delivery gas memerlukan perhatian khusus:

Periksa semua fitting dan sambungan untuk mendeteksi kebocoran
Ganti filter partikel secara berkala
Verifikasi kemurnian gas yang digunakan
Periksa kondisi regulator dan valve

Pemeliharaan Plasma Generator

Komponen plasma generator memerlukan perawatan rutin:

Bersihkan atau ganti electrode jika mengalami erosi
Periksa kondisi kabel RF dan konektor
Verifikasi fungsi matching network
Pastikan sistem pendingin bekerja dengan baik

Perawatan Sistem Vakum

Sistem vakum adalah jantung dari peralatan MOCVD:

Ganti oli pompa rotari sesuai jadwal
Periksa kondisi turbo pump dan dry pump
Bersihkan atau ganti foreline trap
Verifikasi fungsi gate valve dan throttle valve

Untuk aplikasi yang memerlukan pre-treatment atau filtrasi, Pretreatment Filter Tank for RO Systems dapat digunakan untuk memastikan kemurnian air atau larutan yang digunakan dalam proses.

Jadwal Perawatan dan Kalibrasi

Untuk memastikan sistem PA-MOCVD tetap dalam kondisi prima, berikut adalah jadwal yang direkomendasikan:

Perawatan Harian

Pembersihan chamber dengan gas purge
Pengecekan visual pada komponen utama
Verifikasi log parameter proses
Pemeriksaan level oli pompa vakum

Perawatan Mingguan

Leak check pada sistem gas
Pembersihan viewport dan sensor optik
Pengecekan filter partikel
Verifikasi fungsi interlock safety

Perawatan Bulanan

Kalibrasi sensor suhu
Verifikasi MFC dengan flow meter referensi
Pembersihan electrode plasma
Penggantian consumable parts jika diperlukan

Perawatan Tahunan

Kalibrasi menyeluruh oleh teknisi bersertifikat
Overhaul pompa vakum
Penggantian komponen aus
Validasi sistem terintegrasi

Troubleshooting Masalah Umum

Berikut adalah beberapa masalah yang sering ditemui pada TableTop PA-MOCVD Systems beserta solusinya:

Film Tidak Seragam

Penyebab: Distribusi suhu tidak merata, aliran gas tidak uniform, atau posisi substrat tidak tepat.

Solusi: Kalibrasi ulang sensor suhu, periksa shower head, dan verifikasi posisi substrat holder.

Laju Deposisi Tidak Konsisten

Penyebab: Drift pada MFC, perubahan daya plasma, atau kontaminasi precursor.

Solusi: Kalibrasi MFC, verifikasi output RF power, dan periksa kemurnian precursor.

Plasma Tidak Stabil

Penyebab: Kontaminasi electrode, kebocoran chamber, atau masalah matching network.

Solusi: Bersihkan electrode, lakukan leak test, dan tune matching network.

Vakum Tidak Tercapai

Penyebab: Kebocoran, pompa aus, atau seal rusak.

Solusi: Identifikasi titik kebocoran, servis pompa, dan ganti seal yang rusak.

Tips Optimasi Proses Deposisi

Setelah kalibrasi TableTop PA-MOCVD Systems selesai, berikut tips untuk mengoptimalkan hasil deposisi:

Optimasi Parameter Proses

Lakukan Design of Experiment (DOE) untuk menemukan kondisi optimal
Dokumentasikan semua parameter yang menghasilkan film berkualitas
Buat Standard Operating Procedure (SOP) yang detail

Quality Control

Lakukan karakterisasi film secara berkala (XRD, SEM, AFM)
Monitor trend data untuk deteksi dini drift proses
Simpan witness sample untuk referensi

Keamanan Laboratorium

Proses MOCVD melibatkan bahan kimia berbahaya. Pastikan untuk:

Menggunakan APD yang sesuai
Memastikan ventilasi adequate
Mengikuti prosedur penanganan precursor yang aman

Untuk sterilisasi peralatan dan menjaga kebersihan lingkungan laboratorium, MOST-T Tabletop Steam Sterilizer dapat menjadi solusi praktis dan efisien.

Standar dan Referensi Kalibrasi

Untuk memastikan kalibrasi TableTop PA-MOCVD Systems memenuhi standar internasional, perhatikan referensi berikut:

ISO 17025 untuk akreditasi laboratorium kalibrasi
SEMI standards untuk peralatan semikonduktor
Spesifikasi manufacturer untuk parameter spesifik

Menurut panduan dari National Institute of Standards and Technology (NIST), kalibrasi peralatan presisi harus dilakukan dengan traceability ke standar nasional atau internasional untuk memastikan akurasi dan keandalan hasil pengukuran.

FAQ: Pertanyaan Seputar Kalibrasi TableTop PA-MOCVD Systems

Berapa sering kalibrasi TableTop PA-MOCVD Systems harus dilakukan?

Kalibrasi menyeluruh sebaiknya dilakukan setiap 6-12 bulan, tergantung intensitas penggunaan. Namun, verifikasi rutin parameter kritis seperti suhu dan flow rate disarankan dilakukan setiap bulan. Jika sistem digunakan untuk produksi dengan volume tinggi, frekuensi kalibrasi perlu ditingkatkan.

Apa tanda-tanda bahwa sistem PA-MOCVD memerlukan kalibrasi segera?

Beberapa indikator yang menunjukkan kebutuhan kalibrasi segera meliputi: hasil deposisi yang tidak konsisten, film dengan ketebalan bervariasi, perubahan warna atau morfologi film, pembacaan parameter yang berfluktuasi, dan perbedaan signifikan antara setpoint dengan nilai aktual.

Apakah kalibrasi bisa dilakukan sendiri atau harus oleh teknisi bersertifikat?

Verifikasi dan kalibrasi dasar dapat dilakukan oleh operator terlatih dengan mengikuti prosedur yang ditetapkan. Namun, untuk kalibrasi menyeluruh atau setelah perbaikan major, disarankan menggunakan jasa teknisi bersertifikat dari manufacturer atau laboratorium kalibrasi terakreditasi untuk memastikan akurasi dan validitas sertifikat kalibrasi.

Kesimpulan

Kalibrasi TableTop PA-MOCVD Systems merupakan investasi penting untuk menjaga kualitas dan konsistensi hasil deposisi lapisan tipis. Dengan mengikuti panduan 7 langkah kalibrasi dan jadwal perawatan yang telah diuraikan, Anda dapat memastikan sistem bekerja pada performa optimal.

Ingatlah bahwa pencegahan selalu lebih baik daripada perbaikan. Perawatan rutin dan kalibrasi berkala tidak hanya meningkatkan kualitas hasil, tetapi juga memperpanjang umur peralatan dan mengurangi downtime yang tidak diinginkan. Dengan komitmen terhadap prosedur maintenance yang tepat, TableTop PA-MOCVD Systems Anda akan memberikan hasil deposisi yang excellent untuk waktu yang lama.
