Cara Menggunakan PECVD Systems: Panduan Lengkap 2024

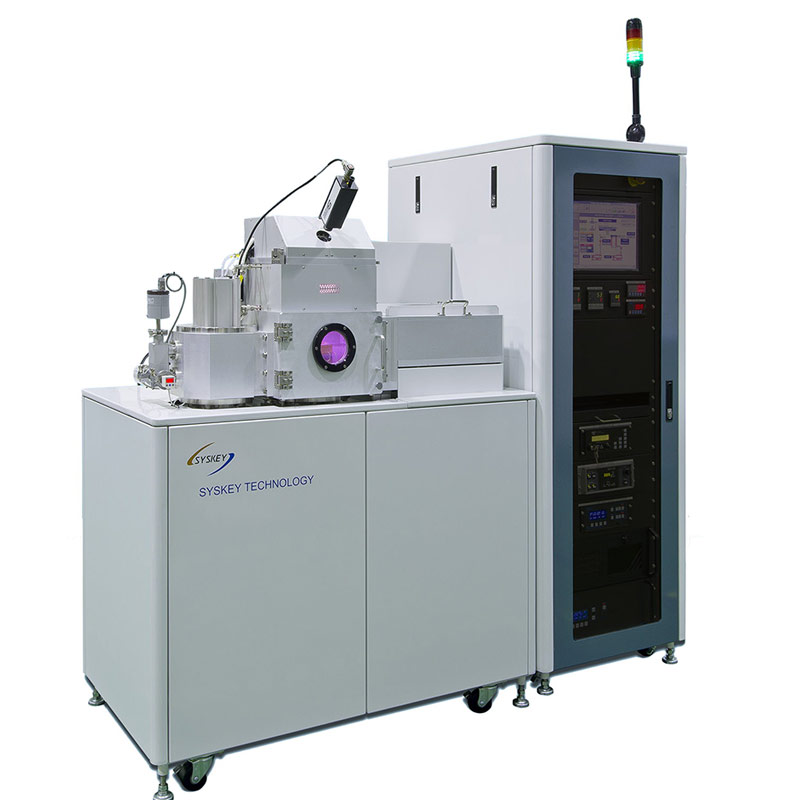

Apa Itu PECVD Systems dan Mengapa Penting?

PECVD Systems (Plasma-Enhanced Chemical Vapor Deposition) merupakan teknologi deposisi uap kimia yang diperkuat plasma untuk menghasilkan lapisan tipis berkualitas tinggi pada berbagai substrat. Dalam dunia teknologi material dan semikonduktor modern, sistem ini menjadi peralatan krusial yang tidak tergantikan karena kemampuannya bekerja pada suhu rendah sambil tetap menghasilkan film dengan karakteristik superior.

Berbeda dengan metode CVD konvensional yang membutuhkan suhu tinggi (700-900°C), PECVD Systems mampu beroperasi pada suhu 200-400°C berkat bantuan energi plasma. Hal ini membuka peluang aplikasi pada substrat sensitif seperti plastik, kaca tipis, dan komponen elektronik yang sudah jadi. Teknologi ini pertama kali dikembangkan pada tahun 1960-an dan terus mengalami evolusi hingga menjadi standar industri saat ini.

Prinsip Kerja PECVD Systems yang Perlu Dipahami

Sebelum mempelajari cara menggunakan PECVD Systems, penting untuk memahami prinsip dasar kerjanya. Sistem ini menggabungkan tiga elemen utama: gas prekursor, energi plasma, dan ruang vakum terkontrol.

Mekanisme Pembentukan Plasma

Plasma dihasilkan melalui aplikasi medan listrik frekuensi tinggi (RF – Radio Frequency) atau frekuensi rendah pada gas prekursor. Elektron bebas dalam plasma memiliki energi tinggi yang mampu memecah ikatan molekul gas, menghasilkan spesies reaktif seperti radikal, ion, dan atom tereksitasi. Spesies-spesies inilah yang kemudian bereaksi di permukaan substrat membentuk lapisan tipis.

Reaksi Kimia dalam Chamber

Di dalam chamber PECVD Systems, terjadi serangkaian reaksi kompleks. Misalnya, untuk deposisi silikon nitrida (Si₃N₄), gas silane (SiH₄) dan ammonia (NH₃) dialirkan ke dalam chamber. Plasma memecah molekul-molekul ini menjadi fragmen reaktif yang kemudian bergabung di permukaan substrat membentuk film Si₃N₄ padat. Untuk informasi lebih detail mengenai prinsip deposisi vakum, Anda dapat merujuk pada artikel ilmiah ScienceDirect tentang PECVD.

Kegunaan Utama PECVD Systems dalam Industri

Penerapan PECVD Systems sangat luas dan mencakup berbagai sektor industri strategis. Berikut adalah kegunaan-kegunaan utamanya yang perlu Anda ketahui:

1. Pelapisan Film Tipis Fungsional

Fungsi paling mendasar dari PECVD Systems adalah menghasilkan film tipis dengan ketebalan terkontrol mulai dari beberapa nanometer hingga beberapa mikrometer. Jenis film yang dapat dihasilkan meliputi:

• Silikon Nitrida (Si₃N₄): Digunakan sebagai lapisan passivasi, barrier difusi, dan dielektrik dalam sirkuit terpadu
• Silikon Dioksida (SiO₂): Berfungsi sebagai isolator, lapisan pelindung, dan interlayer dielektrik
• Karbon Amorf (a-C:H): Memberikan sifat keras seperti berlian untuk aplikasi pelapis tahan aus
• Silikon Amorf (a-Si:H): Digunakan dalam sel surya thin-film dan sensor gambar

2. Industri Semikonduktor dan Mikroelektronika

Dalam fabrikasi chip semikonduktor, PECVD Systems memainkan peran vital pada beberapa tahap kritis:

• Pembuatan lapisan dielektrik antara logam (Inter-Metal Dielectric/IMD)
• Deposisi lapisan passivasi akhir untuk melindungi chip
• Pembuatan hard mask untuk proses etching
• Fabrikasi komponen transistor, dioda, dan kapasitor

Industri ini mensyaratkan tingkat kebersihan dan presisi ekstrem. Penggunaan Bentch-top Smart Vacuum Aspiration Systems VAS-P dapat membantu menjaga lingkungan kerja tetap bersih dan bebas kontaminan yang dapat mempengaruhi kualitas deposisi.

3. Aplikasi Optik dan Fotonik

PECVD Systems menghasilkan lapisan optik berkualitas tinggi untuk berbagai keperluan:

• Coating Anti-Reflektif (AR): Mengurangi pantulan cahaya pada lensa kamera, kacamata, dan panel surya
• Filter Interferensi: Digunakan dalam peralatan spektroskopi dan komunikasi optik
• Pelindung Optik: Melindungi elemen optik dari goresan dan degradasi lingkungan
• Waveguide: Membuat saluran pemandu gelombang cahaya untuk perangkat fotonik terintegrasi

4. Pelapisan Pelindung Anti-Korosi

Film tipis yang dihasilkan PECVD mampu memberikan perlindungan superior terhadap:

• Korosi akibat paparan bahan kimia agresif
• Oksidasi pada suhu tinggi
• Keausan mekanis akibat gesekan
• Degradasi akibat kelembaban dan kontaminan lingkungan

5. Industri Energi Terbarukan

Dalam pembuatan sel surya, terutama teknologi thin-film, PECVD Systems digunakan untuk:

• Deposisi lapisan absorber silikon amorf
• Pembuatan transparent conductive oxide (TCO)
• Aplikasi lapisan anti-reflektif pada permukaan sel

Cara Menggunakan PECVD Systems: Panduan Langkah demi Langkah

Pengoperasian PECVD Systems memerlukan pemahaman mendalam dan ketelitian tinggi. Berikut adalah panduan komprehensif untuk menggunakan sistem ini dengan optimal:

Langkah 1: Persiapan dan Inspeksi Sistem

Sebelum memulai proses deposisi, lakukan pemeriksaan menyeluruh:

• Periksa sistem vakum: Pastikan pompa vakum berfungsi normal dan tidak ada kebocoran pada chamber
• Cek supply gas: Verifikasi ketersediaan dan tekanan gas prekursor (SiH₄, NH₃, N₂O, dll.)
• Inspeksi elektroda: Pastikan elektroda RF bersih dan tidak ada deposit berlebih dari proses sebelumnya
• Kalibrasi sensor: Periksa akurasi pressure gauge, temperature sensor, dan mass flow controller

Untuk menjaga kualitas sistem vakum, penggunaan sistem pendukung seperti Support Systems SSV dapat membantu mengoptimalkan performa peralatan.

Langkah 2: Persiapan Substrat

Kualitas film sangat bergantung pada kondisi substrat. Lakukan prosedur berikut:

1. Pembersihan kimia: Gunakan larutan pembersih sesuai jenis substrat (aseton, IPA, larutan piranha untuk silikon)
2. Bilas dengan air DI: Hilangkan residu larutan pembersih dengan air deionisasi
3. Pengeringan: Gunakan nitrogen blow atau spin dryer untuk menghilangkan kelembaban
4. Plasma cleaning (opsional): Bersihkan substrat dengan plasma oksigen untuk menghilangkan kontaminan organik

Langkah 3: Loading Substrat ke Chamber

Proses loading harus dilakukan dengan hati-hati:

• Gunakan pinset bersih atau vacuum wand untuk menangani substrat
• Tempatkan substrat pada holder/chuck dengan posisi yang benar
• Pastikan substrat terpasang stabil dan tidak akan bergeser selama proses
• Tutup chamber dengan benar dan pastikan seal vakum rapat

Langkah 4: Pumping Down dan Conditioning

Tahap evakuasi chamber sangat kritis untuk hasil yang optimal:

1. Rough pumping: Gunakan pompa rotary untuk menurunkan tekanan dari atmosfer ke ~1 Torr
2. High vacuum pumping: Aktifkan turbo molecular pump untuk mencapai base pressure (10⁻⁶ – 10⁻⁷ Torr)
3. Leak check: Verifikasi tidak ada kebocoran dengan memantau stabilitas tekanan
4. Chamber conditioning: Jalankan plasma dummy untuk membersihkan dan menstabilkan kondisi chamber

Langkah 5: Setting Parameter Proses

Parameter yang perlu diatur dengan tepat meliputi:

Langkah 6: Eksekusi Proses Deposisi

Setelah semua parameter diatur, jalankan proses:

1. Aktifkan pemanas substrat hingga mencapai suhu target
2. Alirkan gas prekursor sesuai recipe yang ditentukan
3. Tunggu hingga tekanan stabil
4. Nyalakan RF power untuk menghasilkan plasma
5. Monitor proses melalui viewport atau sensor optik
6. Jalankan proses sesuai durasi yang diperlukan untuk ketebalan target

Langkah 7: Penyelesaian dan Unloading

Setelah proses selesai, lakukan prosedur shutdown dengan benar:

1. Matikan RF power
2. Hentikan aliran gas prekursor
3. Purge chamber dengan nitrogen atau argon
4. Turunkan suhu substrat secara bertahap (hindari thermal shock)
5. Ventilasi chamber ke tekanan atmosfer
6. Keluarkan substrat dengan hati-hati

Tips Optimasi Penggunaan PECVD Systems

Untuk mendapatkan hasil maksimal dari PECVD Systems, perhatikan tips berikut:

Maintenance Rutin yang Wajib Dilakukan

• Pembersihan chamber mingguan: Hilangkan deposit pada dinding chamber menggunakan plasma cleaning atau wet cleaning
• Penggantian consumables: Ganti o-ring, shower head, dan komponen aus secara berkala
• Kalibrasi berkala: Lakukan kalibrasi sensor dan mass flow controller minimal setiap bulan
• Pengecekan sistem vakum: Monitor performa pompa dan ganti oli secara rutin

Untuk mendukung kelancaran operasi, pastikan sistem support seperti Support Systems SST selalu dalam kondisi prima.

Troubleshooting Masalah Umum

Beberapa masalah yang sering terjadi dan solusinya:

• Film tidak uniform: Periksa distribusi gas, posisi substrat, dan kondisi shower head
• Laju deposisi menurun: Bersihkan chamber dan periksa kondisi elektroda
• Arcing/spark: Turunkan RF power, periksa grounding, dan bersihkan deposit konduktif
• Film stress tinggi: Sesuaikan ratio gas, tekanan, atau RF power

Best Practices untuk Hasil Optimal

1. Dokumentasi recipe: Catat semua parameter proses untuk reproducibility
2. Run dummy wafer: Jalankan wafer kosong sebelum proses produksi untuk stabilisasi
3. Monitor real-time: Gunakan endpoint detection atau optical emission spectroscopy
4. Quality control: Lakukan karakterisasi film secara rutin (ketebalan, indeks bias, stress)

Keunggulan PECVD Systems Dibanding Metode Lain

Dibandingkan teknologi deposisi lainnya, PECVD Systems memiliki beberapa keunggulan signifikan:

Versus Thermal CVD

• Suhu lebih rendah: 200-400°C vs 700-900°C, memungkinkan deposisi pada substrat sensitif
• Fleksibilitas material: Dapat digunakan pada plastik, kaca, dan komponen jadi
• Kontrol lebih baik: Parameter plasma memberikan lebih banyak variabel untuk optimasi

Versus PVD (Sputtering)

• Coverage lebih baik: Step coverage superior untuk topografi kompleks
• Variasi komposisi: Lebih mudah mengontrol stoikiometri film
• Biaya target: Tidak memerlukan target sputtering yang mahal

Versus ALD (Atomic Layer Deposition)

• Throughput tinggi: Laju deposisi jauh lebih cepat
• Biaya operasi: Prekursor lebih murah dan tersedia
• Scalability: Lebih mudah untuk skala produksi besar

Pertimbangan Keselamatan dalam Pengoperasian

Keselamatan adalah prioritas utama saat menggunakan PECVD Systems. Perhatikan aspek-aspek berikut:

Bahaya Gas Beracun

Banyak gas prekursor PECVD bersifat beracun atau berbahaya:

• Silane (SiH₄): Pyrophoric (terbakar spontan di udara)
• Ammonia (NH₃): Korosif dan beracun
• Nitrous oxide (N₂O): Oxidizer kuat

Pastikan sistem ventilasi dan gas monitoring berfungsi dengan baik. Sistem seperti Support Systems SSU dapat membantu dalam monitoring dan kontrol lingkungan kerja.

Bahaya Listrik dan RF

• Selalu gunakan interlock safety yang tersedia
• Jangan membuka chamber saat RF power aktif
• Gunakan grounding yang benar untuk mencegah RF exposure

Prosedur Darurat

• Kenali lokasi emergency shut-off dan cara penggunaannya
• Pahami prosedur evakuasi jika terjadi kebocoran gas
• Siapkan MSDS untuk semua gas yang digunakan

Aplikasi Terkini dan Tren Masa Depan PECVD

Teknologi PECVD Systems terus berkembang untuk memenuhi kebutuhan industri yang semakin demanding:

Perkembangan Teknologi Terbaru

• Remote plasma PECVD: Mengurangi kerusakan akibat ion bombardment
• High-density plasma CVD: Menghasilkan film lebih dense dengan gap-fill superior
• Roll-to-roll PECVD: Untuk deposisi pada substrat fleksibel secara kontinu
• Spatial ALD-PECVD hybrid: Menggabungkan keunggulan kedua teknologi

Aplikasi Emerging

• Fabrikasi perangkat MEMS dan NEMS
• Coating barrier untuk flexible electronics dan OLED
• Deposisi graphene dan material 2D lainnya
• Biomedical coating untuk implan dan perangkat medis

FAQ Seputar PECVD Systems

Berapa suhu operasi optimal untuk PECVD Systems?

Suhu operasi optimal PECVD Systems bergantung pada jenis film dan substrat yang digunakan. Umumnya, suhu berkisar antara 200-400°C. Untuk deposisi silikon nitrida berkualitas tinggi, suhu 300-350°C sering digunakan. Untuk substrat plastik atau komponen sensitif, suhu dapat diturunkan hingga 100-200°C dengan penyesuaian parameter lain seperti RF power yang lebih tinggi.

Apa perbedaan utama antara PECVD dan LPCVD?

Perbedaan utama terletak pada sumber energi dan suhu operasi. PECVD Systems menggunakan plasma sebagai sumber energi, beroperasi pada suhu rendah (200-400°C), dan menghasilkan film dengan hydrogen content lebih tinggi. LPCVD (Low Pressure CVD) mengandalkan energi termal, beroperasi pada suhu tinggi (700-900°C), dan menghasilkan film lebih stoikiometrik dengan densitas lebih tinggi. PECVD lebih cocok untuk back-end processing, sementara LPCVD untuk front-end.

Bagaimana cara mengatasi particle contamination pada PECVD?

Particle contamination dapat diminimalkan dengan beberapa strategi: (1) Pembersihan chamber secara rutin menggunakan plasma NF₃ atau CF₄, (2) Optimasi parameter untuk mengurangi flaking dari deposit di dinding, (3) Penggunaan shower head dengan desain yang meminimalkan deposit, (4) Implementasi particle trap pada sistem exhaust, dan (5) Menjaga kebersihan lingkungan cleanroom serta handling substrat yang proper.

Kesimpulan

Memahami cara menggunakan PECVD Systems dengan benar merupakan kunci keberhasilan dalam aplikasi pelapisan film tipis berkualitas tinggi. Dari persiapan substrat hingga optimasi parameter proses, setiap langkah memerlukan perhatian dan ketelitian. Dengan mengikuti panduan komprehensif ini, Anda dapat memaksimalkan potensi teknologi PECVD untuk berbagai aplikasi industri, mulai dari semikonduktor, optik, hingga energi terbarukan.

Investasi dalam pemahaman mendalam tentang sistem ini akan memberikan return yang signifikan dalam bentuk kualitas produk yang konsisten, efisiensi proses yang tinggi, dan minimalisasi downtime akibat masalah teknis. Seiring perkembangan teknologi, PECVD Systems akan terus menjadi tulang punggung industri manufaktur berteknologi tinggi di Indonesia dan global.
