Cara Menggunakan Digital Rotary Evaporator: Panduan Lengkap 2024

Dalam dunia laboratorium modern, digital rotary evaporator menjadi alat esensial yang digunakan untuk proses penguapan pelarut secara efisien dan terkontrol. Alat ini memainkan peran krusial dalam berbagai aplikasi, mulai dari pemekatan larutan, pemisahan senyawa, hingga ekstraksi zat aktif dari bahan alami. Dengan teknologi digital yang canggih, alat ini memberikan kontrol suhu, kecepatan rotasi, dan tekanan yang lebih akurat dibandingkan model konvensional.

Artikel ini akan membahas secara komprehensif tentang pengertian, komponen, kegunaan, serta cara menggunakan digital rotary evaporator dengan benar. Panduan ini sangat berguna bagi mahasiswa, peneliti, maupun teknisi laboratorium yang ingin memahami dan mengoperasikan alat ini secara optimal.

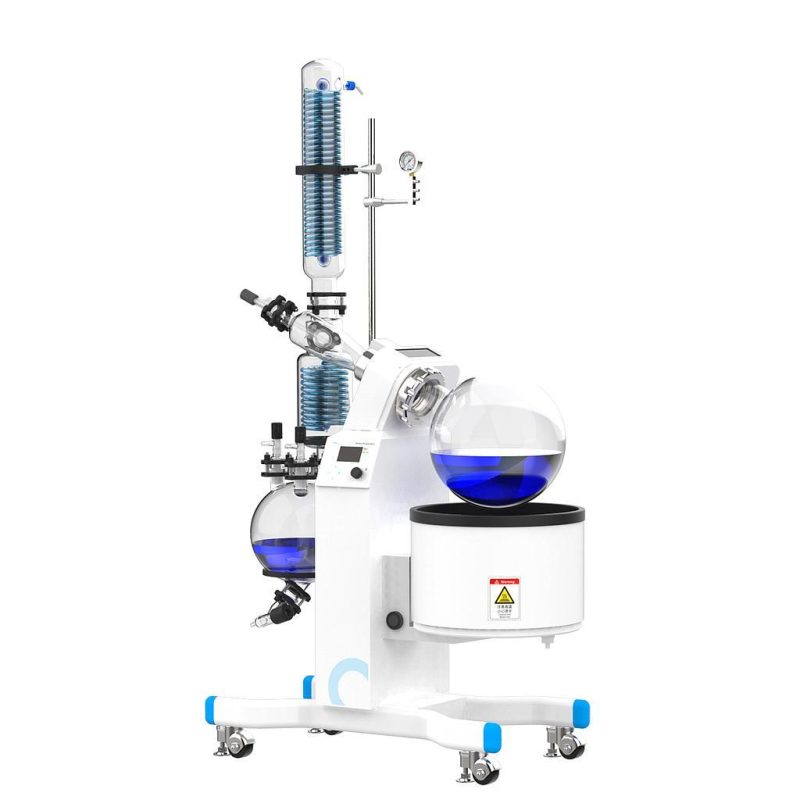

Apa Itu Digital Rotary Evaporator?

Digital rotary evaporator adalah instrumen laboratorium yang dirancang khusus untuk menguapkan pelarut dari suatu larutan melalui kombinasi pemanasan, rotasi labu, dan sistem vakum pada tekanan rendah. Prinsip kerja alat ini memanfaatkan penurunan titik didih pelarut akibat tekanan vakum, sehingga penguapan dapat berlangsung pada suhu yang lebih rendah tanpa merusak senyawa yang sensitif terhadap panas.

Keunggulan utama dari digital rotary evaporator terletak pada panel kontrol digital yang memungkinkan pengguna mengatur parameter operasional dengan presisi tinggi. Layar LCD atau LED pada alat ini menampilkan informasi real-time mengenai suhu, kecepatan rotasi, dan kondisi vakum, sehingga proses evaporasi dapat dipantau dan dikendalikan dengan mudah.

Perbedaan Digital Rotary Evaporator dengan Model Konvensional

Dibandingkan dengan rotary evaporator analog atau konvensional, versi digital menawarkan beberapa keunggulan signifikan:

• Akurasi lebih tinggi: Pengaturan suhu dan kecepatan rotasi dapat dilakukan dengan presisi hingga desimal
• Kemudahan monitoring: Tampilan digital memudahkan pemantauan parameter secara real-time
• Reprodusibilitas: Hasil eksperimen lebih konsisten karena parameter dapat diatur dengan tepat
• Fitur keamanan: Dilengkapi sistem alarm dan auto-shutoff untuk mencegah kerusakan
• Memory function: Beberapa model dapat menyimpan pengaturan untuk penggunaan berulang

Komponen Utama Digital Rotary Evaporator

Untuk dapat mengoperasikan digital rotary evaporator dengan benar, penting untuk memahami fungsi setiap komponennya. Berikut adalah bagian-bagian utama yang terdapat pada alat ini:

1. Labu Evaporasi (Evaporating Flask)

Labu evaporasi merupakan wadah berbentuk bulat yang digunakan untuk menampung larutan yang akan diuapkan. Labu ini terbuat dari kaca borosilikat yang tahan terhadap perubahan suhu drastis. Ukuran labu bervariasi, mulai dari 50 mL hingga 5 liter, tergantung pada kebutuhan aplikasi. Bentuk bulat labu memungkinkan distribusi panas yang merata dan mencegah terjadinya bumping (letupan tiba-tiba).

2. Penangas Pemanas (Heating Bath)

Penangas pemanas berfungsi untuk memanaskan labu evaporasi secara tidak langsung. Terdapat dua jenis penangas yang umum digunakan:

• Water bath: Menggunakan air sebagai media pemanas, cocok untuk suhu hingga 95°C
• Oil bath: Menggunakan minyak silikon, memungkinkan pemanasan hingga suhu 180°C atau lebih

3. Motor Rotasi dan Pengontrol Digital

Motor rotasi memutar labu evaporasi dengan kecepatan yang dapat diatur melalui panel kontrol digital. Rotasi ini menciptakan lapisan tipis larutan pada dinding labu, sehingga memperluas area permukaan dan mempercepat proses penguapan. Kecepatan rotasi biasanya berkisar antara 20-280 rpm.

4. Kondensor

Kondensor berfungsi untuk mengembunkan uap pelarut kembali menjadi cairan. Terdapat beberapa tipe kondensor yang digunakan:

• Kondensor vertikal: Efektif untuk pelarut dengan titik didih rendah
• Kondensor diagonal: Desain standar yang serbaguna
• Kondensor pendingin kering: Menggunakan dry ice untuk pelarut dengan titik didih sangat rendah

5. Labu Penampung (Receiving Flask)

Labu penampung mengumpulkan kondensat pelarut yang telah diuapkan. Labu ini terhubung dengan kondensor dan harus dikosongkan secara berkala selama proses evaporasi berlangsung.

6. Sistem Vakum

Sistem vakum menurunkan tekanan dalam sistem, sehingga titik didih pelarut menjadi lebih rendah. Hal ini memungkinkan evaporasi pada suhu yang lebih rendah, sangat penting untuk senyawa yang sensitif terhadap panas.

Kegunaan Digital Rotary Evaporator di Laboratorium

Digital rotary evaporator memiliki aplikasi yang luas di berbagai bidang penelitian dan industri. Berikut adalah beberapa kegunaan utamanya:

1. Pemekatan Larutan dan Pemurnian Senyawa

Salah satu fungsi utama digital rotary evaporator adalah memekatkan larutan dengan menguapkan pelarutnya. Proses ini penting dalam tahap pemurnian senyawa kimia, di mana peneliti perlu memisahkan senyawa target dari pelarutnya tanpa merusak struktur molekul.

2. Ekstraksi Senyawa Aktif

Dalam bidang farmasi dan ilmu pangan, alat ini digunakan untuk mengekstraksi senyawa aktif dari bahan alami seperti tanaman obat, rempah-rempah, atau bahan biologis lainnya. Proses ekstraksi yang lembut memastikan senyawa bioaktif tetap terjaga kualitasnya.

3. Preparasi Sampel untuk Analisis

Digital rotary evaporator sering digunakan untuk mempersiapkan sampel sebelum analisis menggunakan teknik seperti spektroskopi, kromatografi, atau spektrometri massa. Alat ini juga dapat digunakan bersama dengan instrumen lain seperti Digital Viscometer VSC-KU untuk karakterisasi sampel yang lebih komprehensif.

4. Daur Ulang Pelarut

Dalam skala laboratorium maupun industri, digital rotary evaporator memungkinkan pemulihan dan daur ulang pelarut mahal, sehingga mengurangi biaya operasional dan dampak lingkungan.

5. Sintesis Organik

Dalam sintesis organik, alat ini digunakan untuk menghilangkan pelarut setelah reaksi selesai, memungkinkan isolasi produk dengan kemurnian tinggi.

Cara Menggunakan Digital Rotary Evaporator: Panduan Langkah demi Langkah

Berikut adalah prosedur lengkap cara menggunakan digital rotary evaporator dengan benar dan aman:

Tahap 1: Persiapan Sebelum Penggunaan

Sebelum mengoperasikan digital rotary evaporator, lakukan persiapan berikut:

1. Periksa kondisi alat: Pastikan semua komponen dalam kondisi baik, tidak ada kebocoran atau keretakan pada glassware
2. Bersihkan peralatan: Cuci labu evaporasi dan labu penampung dengan pelarut yang sesuai
3. Siapkan coolant: Isi sistem pendingin kondensor dengan air dingin atau sirkulasikan chiller
4. Periksa sambungan: Pastikan semua sambungan kaca terpasang dengan kencang dan diberi grease vakum
5. Siapkan penangas: Isi water bath dengan air bersih hingga level yang sesuai

Tahap 2: Memasang Labu Evaporasi

1. Tuangkan larutan yang akan diuapkan ke dalam labu evaporasi (maksimal 50% dari kapasitas labu)
2. Pasang labu pada klem penahan dengan hati-hati
3. Hubungkan labu dengan adaptor pada unit rotasi
4. Pastikan labu terpasang dengan aman dan tidak miring

Tahap 3: Mengatur Parameter pada Panel Digital

Langkah selanjutnya adalah mengatur parameter operasional melalui panel kontrol digital:

1. Nyalakan alat: Tekan tombol power untuk mengaktifkan digital rotary evaporator
2. Atur suhu bath: Set suhu penangas sesuai dengan titik didih pelarut (biasanya 20-30°C di bawah titik didih pada tekanan atmosfer)
3. Atur kecepatan rotasi: Mulai dengan kecepatan rendah (50-80 rpm), kemudian tingkatkan secara bertahap
4. Aktifkan sistem vakum: Nyalakan pompa vakum dan atur tingkat vakum yang diinginkan

Tahap 4: Proses Evaporasi

1. Turunkan labu evaporasi hingga terendam sebagian dalam penangas pemanas
2. Mulai rotasi labu dengan menekan tombol start
3. Aktifkan sistem vakum secara perlahan untuk menghindari bumping
4. Monitor proses evaporasi melalui tampilan digital
5. Perhatikan akumulasi kondensat pada labu penampung

Tahap 5: Mengakhiri Proses

1. Matikan sistem vakum terlebih dahulu
2. Hentikan rotasi labu
3. Angkat labu dari penangas pemanas
4. Biarkan sistem mencapai tekanan atmosfer normal
5. Lepaskan labu evaporasi dengan hati-hati
6. Kumpulkan konsentat dari labu evaporasi dan pelarut dari labu penampung

Tips Mengoptimalkan Kinerja Digital Rotary Evaporator

Untuk mendapatkan hasil terbaik saat menggunakan digital rotary evaporator, perhatikan tips berikut:

1. Pemilihan Suhu yang Tepat

Atur suhu penangas 20-30°C di bawah titik didih pelarut pada tekanan atmosfer. Penggunaan vakum akan menurunkan titik didih lebih jauh, sehingga evaporasi tetap berlangsung efisien pada suhu rendah.

2. Optimalisasi Kecepatan Rotasi

Kecepatan rotasi yang optimal tergantung pada viskositas larutan dan ukuran labu. Untuk larutan encer, gunakan kecepatan lebih tinggi (150-200 rpm). Untuk larutan kental, gunakan kecepatan lebih rendah (50-100 rpm).

3. Pengaturan Vakum Bertahap

Hindari mengaktifkan vakum penuh secara tiba-tiba. Tingkatkan vakum secara bertahap untuk mencegah bumping dan tumpahnya larutan ke kondensor.

4. Penggunaan Boiling Stones

Tambahkan beberapa butir batu didih ke dalam labu evaporasi untuk mencegah bumping, terutama saat menguapkan larutan yang mengandung senyawa dengan titik didih tinggi.

Perawatan dan Pemeliharaan Digital Rotary Evaporator

Perawatan rutin sangat penting untuk menjaga performa dan memperpanjang umur pakai digital rotary evaporator:

Perawatan Harian

• Bersihkan labu evaporasi dan labu penampung setelah setiap penggunaan
• Periksa level air atau minyak pada penangas pemanas
• Lap permukaan alat dari tumpahan atau percikan

Perawatan Mingguan

• Ganti air pada water bath untuk mencegah pertumbuhan mikroba
• Periksa kondisi seal dan gasket
• Bersihkan kondensor dari residu yang mungkin menempel

Perawatan Bulanan

• Kalibrasi sensor suhu menggunakan termometer referensi
• Periksa dan ganti grease vakum pada sambungan ground glass
• Lakukan pengecekan sistem vakum untuk memastikan tidak ada kebocoran

Untuk keperluan preparasi sampel histologi, laboratorium juga dapat mempertimbangkan penggunaan Rotary Microtome RMT-202A yang kompatibel dengan berbagai jenis sampel.

Aspek Keselamatan Kerja

Keselamatan merupakan prioritas utama saat mengoperasikan digital rotary evaporator. Menurut panduan dari WHO Laboratory Biosafety Manual, berikut adalah aspek keselamatan yang harus diperhatikan:

Alat Pelindung Diri (APD)

• Gunakan jas laboratorium yang sesuai
• Kenakan safety glasses atau face shield
• Gunakan sarung tangan yang tahan terhadap pelarut yang digunakan

Pencegahan Bahaya

• Lakukan evaporasi di dalam lemari asam (fume hood) saat menangani pelarut berbahaya
• Jangan pernah memanaskan labu yang tertutup rapat
• Hindari penggunaan pelarut yang mudah meledak tanpa pengamanan ekstra
• Pastikan ventilasi ruangan memadai

Penanganan Darurat

• Ketahui lokasi eyewash station dan safety shower
• Siapkan spill kit untuk penanganan tumpahan pelarut
• Pahami prosedur evakuasi laboratorium

Rekomendasi Produk Digital Rotary Evaporator

Untuk kebutuhan laboratorium Anda, Rotary Evaporator REV-1010II merupakan pilihan yang sangat direkomendasikan. Alat ini dilengkapi dengan fitur digital lengkap, konstruksi kokoh, dan performa handal untuk berbagai aplikasi evaporasi. Selain itu, untuk pengukuran parameter lainnya di laboratorium, Anda juga dapat menggunakan pH Tester Pocket Digital pH-P10L untuk pemantauan pH larutan secara cepat dan akurat.

FAQ: Pertanyaan Umum Seputar Digital Rotary Evaporator

Berapa suhu ideal untuk mengoperasikan digital rotary evaporator?

Suhu ideal tergantung pada jenis pelarut yang digunakan. Secara umum, atur suhu water bath 20-30°C di bawah titik didih pelarut pada tekanan atmosfer. Dengan kombinasi vakum, evaporasi akan berlangsung efisien pada suhu yang lebih rendah, menjaga integritas senyawa yang sensitif terhadap panas.

Mengapa terjadi bumping saat proses evaporasi dan bagaimana mencegahnya?

Bumping terjadi karena penguapan tiba-tiba yang disebabkan oleh pemanasan tidak merata atau vakum yang terlalu kuat. Cara mencegahnya: gunakan batu didih, tingkatkan vakum secara bertahap, pastikan rotasi labu berjalan lancar, dan hindari mengisi labu lebih dari 50% kapasitasnya.

Seberapa sering digital rotary evaporator perlu dikalibrasi?

Untuk hasil yang akurat, kalibrasi sensor suhu sebaiknya dilakukan setiap bulan atau setiap 100 jam penggunaan. Periksa juga akurasi pengukuran kecepatan rotasi secara berkala. Jika alat digunakan untuk aplikasi yang memerlukan presisi tinggi, pertimbangkan kalibrasi yang lebih sering.
