7 Kegunaan Portable Profilometer dan Cara Menggunakannya

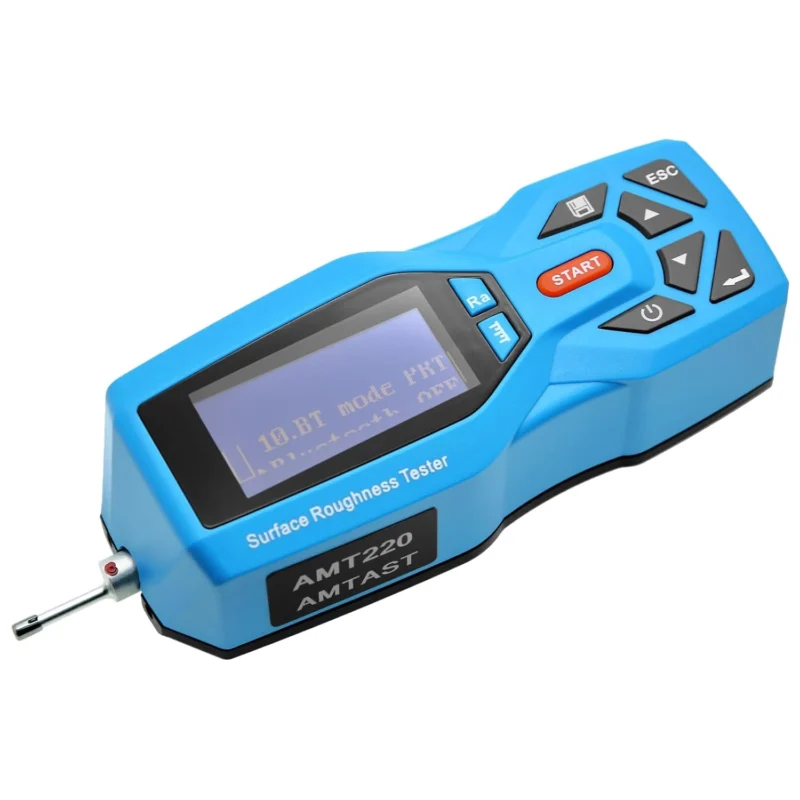

Apa Itu Portable Profilometer?

Portable profilometer adalah alat ukur portabel yang dirancang khusus untuk menganalisis topografi dan kekasaran permukaan material secara presisi tinggi. Dalam dunia industri manufaktur, kontrol kualitas, dan penelitian material, pengukuran permukaan menjadi langkah krusial untuk memastikan standar produk yang optimal. Alat ini menjadi solusi praktis karena dapat dibawa langsung ke lokasi pengukuran tanpa perlu membawa sampel ke laboratorium.

Berbeda dengan profilometer konvensional yang berukuran besar dan hanya bisa digunakan di laboratorium, portable profilometer hadir dengan desain ringkas namun tetap memiliki akurasi tinggi. Teknologi sensor stylus atau laser yang tertanam dalam perangkat ini mampu mendeteksi variasi permukaan dalam skala mikrometer hingga nanometer, memberikan data yang sangat detail untuk berbagai keperluan analisis.

Prinsip Kerja Portable Profilometer

Untuk memahami kegunaan portable profilometer secara mendalam, penting untuk mengetahui bagaimana alat ini bekerja. Secara umum, terdapat dua metode pengukuran yang digunakan:

1. Metode Kontak (Stylus Profilometer)

Pada metode ini, sebuah stylus atau jarum halus dengan ujung berlian bergerak menyusuri permukaan sampel. Gerakan vertikal stylus yang mengikuti kontur permukaan diubah menjadi sinyal elektrik oleh transduser. Sinyal ini kemudian diproses oleh mikroprosesor untuk menghasilkan profil permukaan dalam bentuk grafik dan parameter numerik.

2. Metode Non-Kontak (Optical Profilometer)

Metode ini menggunakan teknologi laser atau cahaya untuk memindai permukaan tanpa menyentuhnya. Keuntungannya adalah tidak ada risiko kerusakan pada permukaan sampel yang lunak atau sensitif. Portable profilometer dengan teknologi ini sering digunakan untuk material yang mudah tergores.

7 Kegunaan Utama Portable Profilometer

Portable profilometer memiliki beragam fungsi yang sangat bermanfaat dalam berbagai sektor industri. Berikut adalah tujuh kegunaan utama yang perlu Anda ketahui:

1. Mengukur Kekasaran Permukaan (Surface Roughness)

Fungsi paling fundamental dari portable profilometer adalah mengukur tingkat kekasaran pada permukaan logam, plastik, kaca, keramik, atau bahan lainnya. Hasil pengukuran mencakup berbagai parameter standar seperti:

• Ra (Roughness Average): Nilai rata-rata aritmatik dari deviasi profil terhadap garis tengah
• Rz (Average Maximum Height): Rata-rata dari lima nilai puncak tertinggi dan lembah terendah
• Rq (Root Mean Square): Akar kuadrat rata-rata dari deviasi profil
• Rt (Total Height): Jarak vertikal antara puncak tertinggi dan lembah terendah
• Rp dan Rv: Tinggi puncak maksimum dan kedalaman lembah maksimum

Parameter-parameter ini sangat berguna untuk kontrol kualitas produk manufaktur dan memastikan kesesuaian dengan spesifikasi teknis yang ditentukan.

2. Quality Control dalam Industri Manufaktur

Dalam lini produksi, portable profilometer berperan vital untuk memastikan setiap komponen memenuhi standar kualitas yang ditetapkan. Teknisi quality control dapat langsung mengukur permukaan produk di area produksi tanpa mengganggu alur kerja. Hal ini sangat efisien untuk:

• Inspeksi komponen mesin dan suku cadang otomotif
• Pengecekan kualitas permukaan hasil machining (bubut, frais, grinding)
• Verifikasi hasil finishing seperti polishing, coating, dan plating
• Pemantauan konsistensi produksi secara berkala

3. Penelitian dan Pengembangan Material

Para peneliti di bidang material science sangat bergantung pada portable profilometer untuk menganalisis karakteristik permukaan material baru. Data topografi permukaan membantu dalam:

• Studi tribologi (gesekan dan keausan material)
• Analisis efek perlakuan panas terhadap struktur permukaan
• Evaluasi coating dan lapisan pelindung
• Pengembangan material komposit dengan sifat permukaan tertentu

4. Industri Otomotif dan Aerospace

Komponen otomotif dan aerospace memiliki toleransi yang sangat ketat terkait kekasaran permukaan. Portable profilometer digunakan untuk:

• Mengukur permukaan silinder, piston, dan komponen engine
• Inspeksi bearing dan komponen transmisi
• Analisis permukaan blade turbin dan komponen aerodinamis
• Verifikasi kualitas permukaan setelah proses heat treatment

5. Industri Elektronik dan Semikonduktor

Dalam pembuatan komponen elektronik, kekasaran permukaan sangat mempengaruhi performa dan reliabilitas. Portable profilometer membantu dalam:

• Inspeksi wafer semikonduktor
• Analisis permukaan PCB (Printed Circuit Board)
• Pengecekan kualitas connector dan terminal
• Evaluasi hasil proses etching dan deposisi

6. Industri Medis dan Implant

Perangkat medis dan implant memerlukan karakteristik permukaan yang sangat spesifik untuk biokompatibilitas dan fungsi optimal. Menurut standar yang ditetapkan oleh International Organization for Standardization (ISO), kekasaran permukaan implant harus dikontrol dengan ketat untuk memastikan keamanan pasien.

7. Maintenance dan Predictive Analysis

Portable profilometer juga digunakan untuk pemeliharaan preventif dengan menganalisis keausan permukaan komponen mesin. Dengan memantau perubahan kekasaran permukaan secara berkala, teknisi dapat memprediksi kapan komponen perlu diganti sebelum terjadi kegagalan.

Fitur-Fitur Unggulan Portable Profilometer Modern

Portable profilometer generasi terbaru dilengkapi dengan berbagai fitur canggih yang memudahkan penggunaan dan meningkatkan akurasi pengukuran:

Layar Digital dan Interface Intuitif

Sebagian besar portable profilometer modern memiliki layar LCD atau OLED yang menampilkan hasil pengukuran secara real-time. Grafik profil permukaan dan parameter numerik dapat dilihat langsung tanpa perlu komputer tambahan.

Konektivitas dan Transfer Data

Fitur konektivitas seperti USB, Bluetooth, atau WiFi memungkinkan transfer data ke komputer atau smartphone untuk analisis lebih lanjut. Beberapa model bahkan memiliki aplikasi mobile dedicated untuk kemudahan dokumentasi.

Dukungan Standar Internasional

Portable profilometer berkualitas mendukung berbagai standar internasional seperti ISO 4287, ISO 13565, DIN 4768, ASME B46.1, dan JIS B0601. Hal ini memastikan hasil pengukuran dapat diterima secara global dan sesuai dengan regulasi industri.

Baterai Tahan Lama

Sebagai perangkat portabel, daya tahan baterai menjadi faktor penting. Model-model terkini mampu beroperasi 8-12 jam dengan sekali pengisian, memungkinkan penggunaan sepanjang hari kerja tanpa khawatir kehabisan daya.

Cara Menggunakan Portable Profilometer dengan Benar

Untuk mendapatkan hasil pengukuran yang akurat dan konsisten, ikuti langkah-langkah berikut saat menggunakan portable profilometer:

Langkah 1: Persiapan Sampel

Pastikan permukaan yang akan diukur bersih dari debu, minyak, atau kontaminan lainnya. Gunakan cairan pembersih yang sesuai dengan material sampel. Posisikan sampel pada permukaan yang stabil dan rata.

Langkah 2: Kalibrasi Alat

Sebelum pengukuran, lakukan kalibrasi menggunakan specimen standar yang disertakan. Kalibrasi rutin sangat penting untuk menjaga akurasi alat. Ikuti prosedur kalibrasi sesuai manual produsen.

Langkah 3: Pengaturan Parameter

Pilih parameter pengukuran yang sesuai dengan kebutuhan, termasuk:

• Cut-off length (λc): biasanya 0.25mm, 0.8mm, atau 2.5mm
• Evaluation length: umumnya 5x cut-off length
• Parameter yang ingin diukur (Ra, Rz, Rq, dll.)
• Standar yang digunakan (ISO, DIN, JIS, ASME)

Langkah 4: Posisikan Stylus

Tempatkan stylus atau sensor pada titik awal pengukuran. Pastikan arah pengukuran tegak lurus terhadap lay pattern (pola tekstur) permukaan untuk hasil yang representatif.

Langkah 5: Eksekusi Pengukuran

Tekan tombol start dan biarkan alat menyelesaikan proses scanning. Hindari getaran atau gangguan selama pengukuran berlangsung. Proses ini biasanya memakan waktu beberapa detik hingga satu menit tergantung panjang evaluasi.

Langkah 6: Analisis dan Dokumentasi

Setelah pengukuran selesai, analisis hasil yang ditampilkan. Simpan data untuk dokumentasi dan bandingkan dengan spesifikasi yang ditentukan. Lakukan pengukuran ulang di beberapa titik berbeda untuk memastikan konsistensi.

Tips Memilih Portable Profilometer yang Tepat

Memilih portable profilometer yang sesuai dengan kebutuhan memerlukan pertimbangan beberapa faktor penting:

Rentang Pengukuran dan Resolusi

Pastikan alat memiliki rentang pengukuran dan resolusi yang sesuai dengan aplikasi Anda. Untuk industri presisi tinggi, pilih model dengan resolusi hingga 0.001 μm.

Jenis Material yang Diukur

Pertimbangkan jenis material yang akan sering diukur. Untuk material lunak atau sensitif, pilih profilometer dengan gaya stylus yang dapat diatur atau gunakan tipe non-kontak.

Lingkungan Kerja

Jika alat akan digunakan di lingkungan industri yang keras, pilih model dengan rating IP yang sesuai dan konstruksi yang kokoh. Untuk penggunaan di berbagai lokasi, dalam industri yang membutuhkan peralatan safety portabel, pemilihan alat yang tepat sangat krusial. Sama halnya dengan pemilihan peralatan keselamatan kerja seperti Portable Eye Wash 80L yang juga harus mempertimbangkan portabilitas dan keandalan.

Budget dan After-Sales Support

Sesuaikan pilihan dengan anggaran yang tersedia namun jangan mengorbankan kualitas. Pastikan juga tersedia dukungan teknis, spare part, dan layanan kalibrasi dari distributor.

Perawatan dan Maintenance Portable Profilometer

Untuk menjaga performa dan memperpanjang usia pakai portable profilometer, lakukan perawatan rutin berikut:

Pembersihan Stylus

Stylus adalah komponen paling sensitif yang bersentuhan langsung dengan permukaan sampel. Bersihkan secara berkala menggunakan sikat halus atau cairan pembersih khusus. Periksa kondisi ujung stylus dan ganti jika sudah aus.

Penyimpanan yang Tepat

Simpan alat dalam case pelindung yang disediakan. Hindari paparan suhu ekstrem, kelembaban tinggi, atau getaran berlebih. Lepas baterai jika tidak akan digunakan dalam waktu lama.

Kalibrasi Berkala

Lakukan kalibrasi secara berkala sesuai rekomendasi produsen, biasanya setiap 6-12 bulan. Gunakan jasa kalibrasi terakreditasi untuk memastikan keakuratan sesuai standar.

Pentingnya Keselamatan Kerja dalam Penggunaan Alat Industri

Penggunaan portable profilometer umumnya aman, namun dalam lingkungan industri yang menggunakan berbagai peralatan pengukuran dan inspeksi, keselamatan kerja tetap menjadi prioritas utama. Fasilitas industri yang lengkap biasanya juga dilengkapi dengan peralatan keselamatan seperti Portable Eye Wash Alarm Upgrade 80L untuk penanganan darurat.

Lingkungan kerja yang aman dengan peralatan safety yang memadai akan mendukung produktivitas tim quality control dan teknisi dalam menjalankan tugas pengukuran dan inspeksi. Untuk area dengan risiko kontaminasi, tersedia juga solusi seperti RYBX-75L03 75L Green Portable Eye Wash Wastewater Collection Bucket yang membantu menjaga kebersihan dan keselamatan area kerja.

FAQ (Pertanyaan yang Sering Diajukan)

Berapa harga portable profilometer di Indonesia?

Harga portable profilometer di Indonesia bervariasi mulai dari Rp 15 juta hingga Rp 150 juta tergantung merek, fitur, dan spesifikasi. Model entry-level dengan fitur dasar lebih terjangkau, sementara model premium dengan teknologi canggih dan akurasi tinggi memiliki harga lebih mahal. Pertimbangkan kebutuhan aplikasi Anda sebelum memilih.

Apa perbedaan antara portable profilometer dan surface roughness tester?

Surface roughness tester adalah istilah umum untuk alat pengukur kekasaran permukaan, sedangkan portable profilometer lebih spesifik merujuk pada alat portabel yang mampu menampilkan profil permukaan lengkap beserta berbagai parameter roughness. Profilometer umumnya memiliki kemampuan analisis lebih komprehensif dan dapat mengukur tidak hanya roughness tetapi juga waviness dan form.

Seberapa sering portable profilometer perlu dikalibrasi?

Portable profilometer sebaiknya dikalibrasi setiap 6-12 bulan sekali, atau lebih sering jika digunakan secara intensif di lingkungan industri. Kalibrasi juga diperlukan setelah alat mengalami benturan atau jatuh, setelah penggantian stylus, atau jika hasil pengukuran menunjukkan inkonsistensi. Selalu gunakan jasa kalibrasi terakreditasi untuk memastikan traceability ke standar nasional atau internasional.

Kesimpulan

Portable profilometer merupakan alat ukur yang sangat penting dalam industri modern untuk memastikan kualitas permukaan produk. Dengan kemampuan mengukur berbagai parameter kekasaran permukaan secara akurat dan portabel, alat ini menjadi investasi yang berharga bagi perusahaan manufaktur, laboratorium penelitian, dan berbagai sektor industri lainnya.

Pemilihan portable profilometer yang tepat harus mempertimbangkan kebutuhan aplikasi, rentang pengukuran, resolusi, dan budget. Dengan perawatan yang baik dan kalibrasi berkala, alat ini akan memberikan hasil pengukuran yang konsisten dan andal untuk jangka waktu yang lama. Pastikan juga lingkungan kerja dilengkapi dengan peralatan keselamatan yang memadai untuk mendukung produktivitas dan keamanan tim Anda.
